Die Grundlage der Fehlerlosigkeit: Warum Fehler auftreten
Bevor wir uns mit spezifischen Defekten befassen, ist es entscheidend zu verstehen, dass Spritzgießen ein Kampf gegen die grundlegenden Eigenschaften von Polymeren ist. Kunststoffe dehnen sich bei Wärme aus, schmelzen, fließen und kühlen anschließend ab und schrumpfen. Ungleichgewichte bei Druck, Temperatur oder Abkühlgeschwindigkeit während dieses Zyklus sind die Hauptursachen für Defekte. Diese Ungleichgewichte können in drei verschiedenen Bereichen entstehen: Teilekonstruktion (z. B. ungleichmäßige Wandstärke), Formendesign (z. B. ungünstige Positionierung des Tors oder unzureichende Kühlkanäle) oder Prozessparameter (z. B. falsche Einspritzgeschwindigkeit oder falscher Haltedruck). Eine wirksame Fehlervermeidung erfordert einen ganzheitlichen Ansatz, der alle drei Bereiche gleichzeitig berücksichtigt.
Ästhetische und strukturelle Oberflächenfehler
Die offensichtlichsten Mängel sind solche, die die Oberfläche eines Bauteils beschädigen. Diese Fehler können ein Bauteil optisch unbrauchbar machen, selbst wenn seine mechanische Funktion erhalten bleibt.
Strömungslinien und Dunst
Zu den häufigsten kosmetischen Problemen gehören Fließleitungen—wellige, ringförmige Muster oder Streifen, die auf der Oberfläche des Bauteils auftreten. Sie weisen typischerweise eine etwas andere Farbe oder einen anderen Glanzgrad als das umgebende Material auf. Fließlinien entstehen, wenn der geschmolzene Kunststoff beim Durchfließen der Form unterschiedlich schnell abkühlt. Dies kann durch Wandstärkenschwankungen, die zu einem verzögerten Abfließen der Schmelzfront führen, oder durch zu geringe Einspritzgeschwindigkeiten, die ein vorzeitiges Erstarren des Materials ermöglichen, ausgelöst werden. Ein verwandtes Phänomen ist Glanzvariation oder Trübung, die oft durch eine zu niedrige Formstahltemperatur verursacht wird, wodurch die äußere Kunststoffschicht zu schnell abkühlt.

Heilmittel: Lösungen für Fließprobleme beinhalten oft die Erhöhung der Einspritzgeschwindigkeit und des Einspritzdrucks, um sicherzustellen, dass der Formhohlraum gefüllt ist, bevor das Material abkühlt. Gleichzeitig ermöglicht eine Erhöhung der Werkzeugtemperatur ein besseres Fließverhalten des Kunststoffs. Aus konstruktiver Sicht sollten Radien anstelle von scharfen Kanten verwendet werden, um einen gleichmäßigeren Materialfluss zu fördern. Die Angussstellen sollten strategisch positioniert werden, um eine gleichmäßige Füllung des Formhohlraums zu gewährleisten.
Düsenantrieb
Während die Fließlinien mit dem Fortschritt der Schmelzfront zusammenhängen, Düsenantrieb Ein charakteristischer Defekt, der durch den Fontäneneffekt des Materials entsteht, tritt auf, wenn geschmolzener Kunststoff mit hoher Geschwindigkeit durch einen verengten Angusskanal gepresst wird und in den Formhohlraum spritzt, ohne die Formwand zu berühren. Dieser Materialstrahl faltet sich schlangenartig und erzeugt so ein sichtbares, mäanderförmiges Muster auf der Oberfläche des Bauteils mit schwachen Verbindungen zwischen den Schichten. Dies führt sowohl zu einem unansehnlichen Erscheinungsbild als auch zu einer erheblichen strukturellen Schwachstelle.
Heilmittel: Die effektivste Lösung besteht in der Neugestaltung des Angusskanals. Durch Verschieben des Angusskanals, sodass die Schmelze direkt auf einen Kern oder eine Kavitätswand trifft, wird der Schmelzstrahl unterbrochen und eine gleichmäßigere, progressive Fließfront erzeugt. Alternativ kann die Bildung des Schmelzstrahls von vornherein verhindert werden, indem die Einspritzgeschwindigkeit während der anfänglichen Füllphase reduziert wird.
Defekte, die durch Materialschrumpfung entstehen
Alle Polymere schrumpfen beim Abkühlen von der Schmelztemperatur auf Raumtemperatur. Die Kontrolle dieser natürlichen Schrumpfung ist entscheidend für die Vermeidung von Defekten.
Einfallstellen und Hohlräume

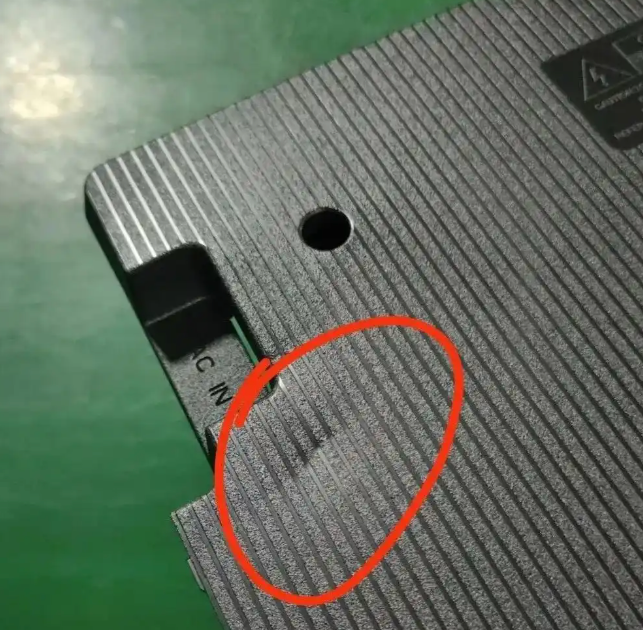

Einsinkmarken Sie erscheinen als lokale Vertiefungen oder Grübchen auf der Oberfläche eines Formteils. Sie sind die sichtbare Folge der Volumenschrumpfung, die am häufigsten in dickeren Bereichen auftritt, beispielsweise hinter Rippen, Vorsprüngen oder an natürlichen Verdickungsstellen. Wenn das Material im Kern eines dicken Bereichs abkühlt und schrumpft, zieht es die bereits erstarrte Oberflächenschicht nach innen. Ist die Oberflächenschicht zu schwach, um dieser Zugkraft standzuhalten, bildet sich eine Einfallstelle. In extremen Fällen, wenn die Oberfläche zwar fest genug ist, um dem Einsinken zu widerstehen, die Kernschrumpfung jedoch stark ist, kann es zu einer Einfallstelle kommen. Leere (Eine leere Luftkammer) kann sich im Inneren des Bauteils bilden und die strukturelle Integrität beeinträchtigen, ohne dass dies sichtbare Vorwarnung gibt.
Heilmittel: Sorgfältige Konstruktion ist die erste Verteidigungslinie. Eine gleichmäßige Wandstärke im gesamten Bauteil ist von größter Bedeutung. Sind dickere Bereiche erforderlich, empfiehlt sich das Ausfräsen (Materialabtrag von der Rückseite). Bei Strukturrippen gilt die Faustregel, dass die Basisdicke der Rippe maximal 50–60 % der angrenzenden Wandstärke betragen sollte. Während der Bearbeitung ist ein ausreichender und anhaltender Nachdruck unerlässlich. Dieser Nachdruck verdichtet zusätzliches Material in den Hohlraum, während das Bauteil schrumpft, und kompensiert so den Volumenverlust.
Verwerfung
Der vielleicht am schwierigsten zu behebende Mangel, Verformung Verzug bezeichnet die Verdrehung, Biegung oder Verformung eines Bauteils, wodurch es von seiner vorgesehenen Geometrie abweicht. Er entsteht durch ungleichmäßiges Schrumpfen in verschiedenen Bereichen des Bauteils. Kühlt ein Bereich schneller ab und schrumpft schneller als ein anderer, führen die entstehenden inneren Spannungen nach dem Entformen zu einer Verformung des Bauteils. Ursachen können ungleichmäßige Formkühlung, Wandstärkenabweichungen oder durch den Materialfluss bedingte, stark orientierte Molekularstrukturen sein.

Heilmittel: Die Vermeidung von Verzug erfordert oft eine mehrstufige Strategie. Konforme Kühlkanäle, die mithilfe additiver Fertigungsverfahren hergestellt werden, ermöglichen eine deutlich gleichmäßigere Temperaturregelung im gesamten Werkzeug und minimieren so thermische Ungleichgewichte. In der Konstruktionsphase tragen symmetrische Bauteilgeometrien und gleichmäßige Wandstärken zu einer gleichmäßigen Schwindung bei. Prozessoptimierungen, wie die Optimierung von Nachdruck- und Haltezeiten, ermöglichen eine gleichmäßigere Abkühlung des Materials unter Druck und reduzieren so Eigenspannungen.
Fehler im Zusammenhang mit Füll- und Auswurfvorgängen
Die Mechanik des Einbringens des Kunststoffs in die Form und des anschließenden Entnehmens des fertigen Teils birgt ebenfalls Möglichkeiten für Fehler.
Kurzaufnahmen
A Kurzaufnahme Ein unvollständiger Formhohlraum ist ein schwerwiegender Defekt, bei dem der Formhohlraum nicht vollständig gefüllt wird und somit ein unfertiges Bauteil entsteht. Dies tritt auf, wenn der Fluss des geschmolzenen Kunststoffs behindert wird, bevor der Hohlraum vollständig gefüllt ist. Häufige Ursachen sind eine zu hohe Materialviskosität (das Material fließt nicht ausreichend leicht), ein zu niedriger Einspritzdruck oder eine zu niedrige Einspritzgeschwindigkeit oder eine vorzeitige Erstarrung des Materials aufgrund dünner Wandstärken. Auch verstopfte Angüsse oder Düsen können den Materialfluss behindern.
Heilmittel: Verarbeitungstechnisch gesehen senkt eine Erhöhung der Schmelztemperatur die Viskosität und verbessert die Fließfähigkeit. Durch Erhöhung des Einspritzdrucks und der Einspritzgeschwindigkeit wird das Material in jede Ritze des Formhohlraums gepresst. Richtlinien für die fertigungsgerechte Konstruktion (Design for Manufacturing, DFM) empfehlen die Einhaltung von Mindestwandstärken (typischerweise 0,5 bis 1 mm für viele technische Kunststoffe) und die Sicherstellung, dass die Fließwege im Verhältnis zur Wandstärke nicht übermäßig lang sind.
Blitz
Blitz Als Formüberstand bezeichnet man eine dünne, unerwünschte Kunststoffschicht, die über die Formgeometrie hinausragt, üblicherweise an der Trennlinie des Werkzeugs, um Auswerferstifte oder an beweglichen Kernführungen. Sie ist ein deutliches Anzeichen dafür, dass geschmolzener Kunststoff aus dem Formhohlraum austritt. Dies geschieht, wenn die Schließkraft der Spritzgießmaschine nicht ausreicht, um das Werkzeug gegen den Einspritzdruck geschlossen zu halten, oder wenn das Werkzeug selbst verschlissen oder beschädigt ist oder sich an der Trennlinie Verunreinigungen befinden, die ein ordnungsgemäßes Schließen verhindern.
Heilmittel: Im ersten Schritt wird oft geprüft, ob die Schließkraft für die projizierte Fläche des Bauteils ausreicht. Sofern die Maschine dies zulässt, kann durch Reduzierung des Einspritzdrucks oder Optimierung des Übergabepunkts (Wechsel von Hochgeschwindigkeitseinspritzung zu Nachdruck) ein Überfüllen des Formhohlraums verhindert werden. Letztendlich deutet Grat jedoch häufig auf ein Werkzeugproblem hin, das eine Werkzeugwartung zur Reinigung, Reparatur oder Nachbearbeitung der Dichtflächen erfordert.
Mangelhaftes Entformen (Auswurfprobleme)
Beim Auswerfen können Defekte wie Oberflächenkratzer, Spannungsrisse oder sogar Teilerisse auftreten, wenn sich das Teil nicht sauber aus der Form löst. Dies ist häufig auf Folgendes zurückzuführen: unzureichender Entwurf Die Verjüngung der vertikalen Wände des Formteils führt dazu, dass dieses beim Schrumpfen an der Formkavität oder dem Kern kleben bleibt. Auch eine raue Oberflächenbeschaffenheit des Formstahls kann übermäßige Reibung verursachen.
Heilmittel: Die branchenüblichen Best Practices schreiben vor, bei den meisten vertikalen Flächen einen Entformungsschrägenwinkel von mindestens 0,5 bis 1 Grad pro Seite vorzusehen. Bei strukturierten Oberflächen muss der Entformungsschrägenwinkel deutlich erhöht werden – oft um 1,5 bis 2 Grad pro 0,025 mm Strukturtiefe. Das Polieren des Formstahls in Ziehrichtung sowie die Optimierung von Anzahl, Position und Kraft der Auswerferstifte sind ebenfalls entscheidende mechanische Lösungen.
Mängel durch Materialzersetzung und Kontamination
Nicht alle Defekte sind geometrischer Natur; manche sind chemischer oder materialbedingter Natur.

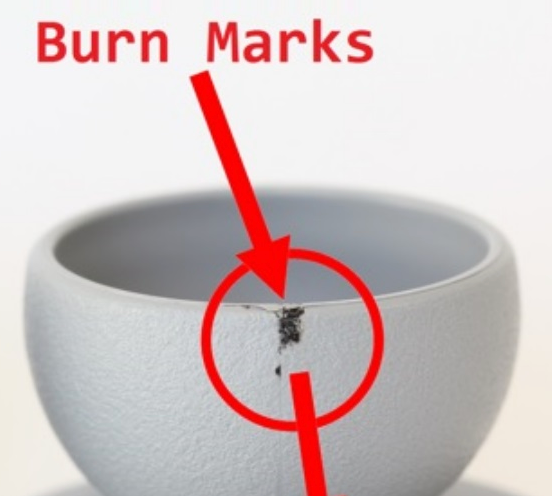

Brandmale
Brandspuren Sie erscheinen als schwarze, rostfarbene oder orangefarbene Streifen, meist am Ende des Fließwegs oder an Stellen, wo die Form schlecht entlüftet wird. Sie sind ein Zeichen für thermische Zersetzung. Diese wird häufig durch in der Formkavität eingeschlossene Luft verursacht, die durch die vorrückende Schmelzfront stark komprimiert wird. Die Temperatur dieser komprimierten Luft kann den Zersetzungspunkt des Polymers überschreiten und es buchstäblich versengen. Brandspuren können auch entstehen, wenn Material zu lange oder bei zu hoher Temperatur im Maschinenzylinder verbleibt und dadurch zersetzt wird.

Heilmittel: Um Brandspuren zu beseitigen, müssen sowohl die Form als auch die Maschine überprüft werden. Durch die Verbesserung der Formbelüftung (zusätzliche oder vertiefte Belüftungsöffnungen) in den zuletzt zu füllenden Bereichen kann eingeschlossene Luft entweichen. An der Maschine kann eine Reduzierung der Einspritzgeschwindigkeit die Kompression der Luft verlangsamen und ihr so mehr Zeit zum Entlüften geben. Ein sauberer Zylinder und eine saubere Schnecke sowie die Verwendung von für die Verweilzeit geeigneten Schussgrößen verhindern Materialbeschädigungen in der Maschine selbst.
Schwarze Flecken oder Streifen
Das Auftreten schwarzer Flecken oder Streifen, insbesondere in klaren oder hellen Bereichen, deutet auf Verunreinigungen hin. Dabei kann es sich um abgebauten Partikel desselben Materials handeln, die sich von der Schnecke oder dem Zylinder gelöst haben, oder um Fremdkörper aus verunreinigtem Mahlgut oder einem nicht gereinigten Trichter.
Heilmittel: Eine gründliche Spülung des Maschinenzylinders mit einem handelsüblichen Reinigungsmittel ist oft der erste Schritt zur Entfernung von Materialrückständen. Strenge Protokolle für die Materialhandhabung, einschließlich der Reinigung des Mahlguts und der Staubfreiheit sowie der Sicherstellung sauberer Trichter und Trockner, sind unerlässliche Präventivmaßnahmen.
Die Zukunft der Fehlervermeidung: Intelligente Fertigung
Da die Branche die Prinzipien von Industrie 4.0 zunehmend annimmt, wird der Umgang mit Fehlern immer stärker auf Vorhersagen ausgerichtet. Software zur Simulation der Formfüllung (wie Moldex3D oder Autodesk MoldFlow) ist heute ein Standardwerkzeug für Ingenieure, mit dem sie das Verhalten der Schmelzfront visualisieren, Schweißnahtpositionen vorhersagen und potenzielle Gaseinschlüsse identifizieren können, bevor ein einziges Stück Stahl geschnitten wird.
Darüber hinaus die Integration von In-Mold-Sensoren (Druck- und Temperaturaufnehmer im Hohlraum) und Echtzeit-Prozessüberwachungssysteme Die Spritzgießmaschine wird von einer einfachen Presse in eine intelligente Fertigungszelle verwandelt. Diese Systeme erkennen kleinste Abweichungen von Zyklus zu Zyklus und alarmieren entweder die Bediener oder passen Parameter automatisch an, um den Prozess innerhalb eines bewährten und effizienten Bereichs zu halten. Dieser Wandel von reaktiver Qualitätskontrolle (Prüfung und Aussortierung fehlerhafter Teile) zu proaktiver Prozesssteuerung (Vermeidung der Herstellung fehlerhafter Teile) stellt die ultimative Weiterentwicklung im Spritzgießprozess dar.
Zusammenfassend lässt sich sagen, dass die Herstellung fehlerfreier Spritzgussteile ein kontinuierlicher Prozess aus intelligentem Design, präziser Werkzeugfertigung und wissenschaftlicher Verarbeitung ist. Durch das Verständnis der grundlegenden Ursachen häufiger Fehler und den Einsatz modernster Simulations- und Steuerungstechnologien können Hersteller die Komplexität des Spritzgussverfahrens bewältigen und Komponenten höchster Qualität für einen stetig wachsenden Markt liefern.
