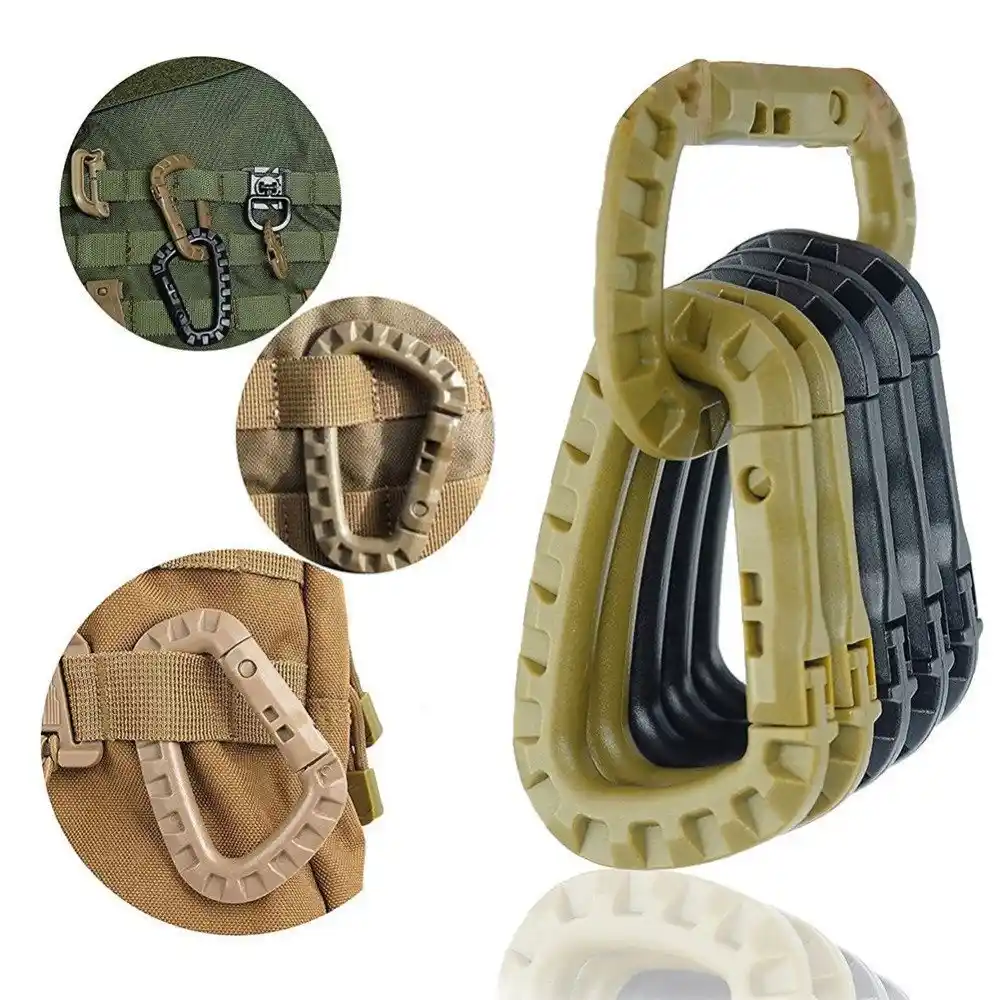

Spritzguss für Outdoor-Ausrüstung: Konstruktion für extreme Umgebungen

Teil 1: WarumSpritzgießenDominiert die Outdoor-Fertigung

Outdoor-Produkte sind einer extremen Kombination von Belastungen ausgesetzt: UV-Strahlung, eisige Nächte, hohe Temperaturen im Armaturenbrett, Salznebel, Schlamm, Sand und wiederholte Stöße. Nur wenige Materialien halten all diesen Belastungen stand. Spritzguss ist deshalb so erfolgreich, weil er Folgendes bietet:

1. Materialgenauigkeit – Man kann ein steifes, glasfaserverstärktes Nylon genau dort einsetzen, wo Festigkeit benötigt wird, und ein weiches, griffiges TPE genau dort, wo Tastsinn erforderlich ist – alles in einem einzigen Bauteil.

2. Geometrische Freiheit – Hinterschneidungen, Filmscharniere, Schnappverbindungen, Logos und strukturierte Griffmuster können in einem einzigen Arbeitsgang geformt werden, wodurch Montageschritte entfallen.

3. Skalierbare Wirtschaft – Nach der Anfertigung einer teuren Stahlform (typischerweise 10.000 bis 100.000 US-Dollar) kostet jedes weitere Teil nur wenige Cent an Material und Zykluszeit.

4. Leichtbau – Ein gut geripptes Kunststoffteil kann die Steifigkeit von Aluminium bei halbem Gewicht erreichen.

Teil 2: Wichtige Materialfamilien für Außenanwendungen

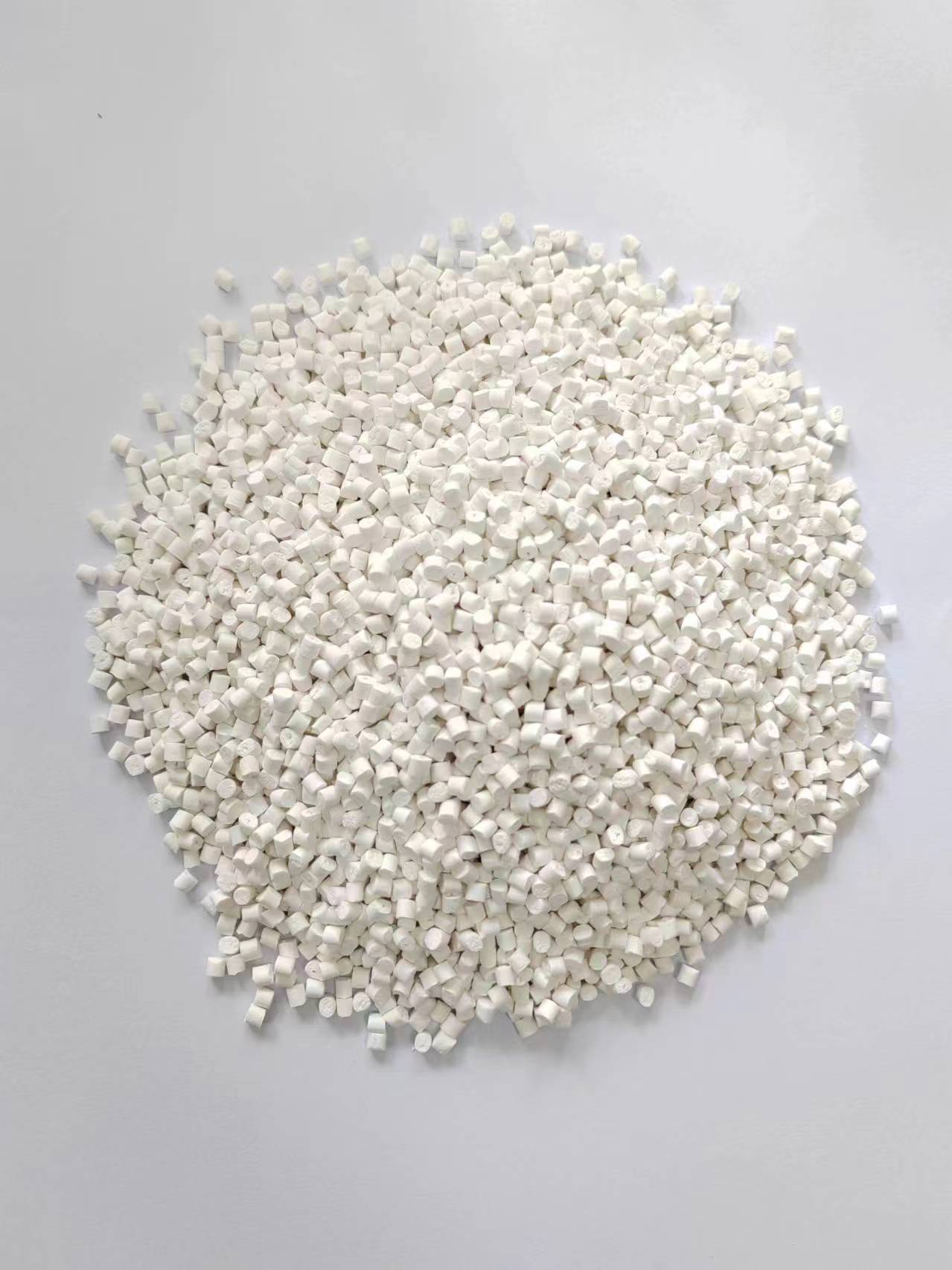

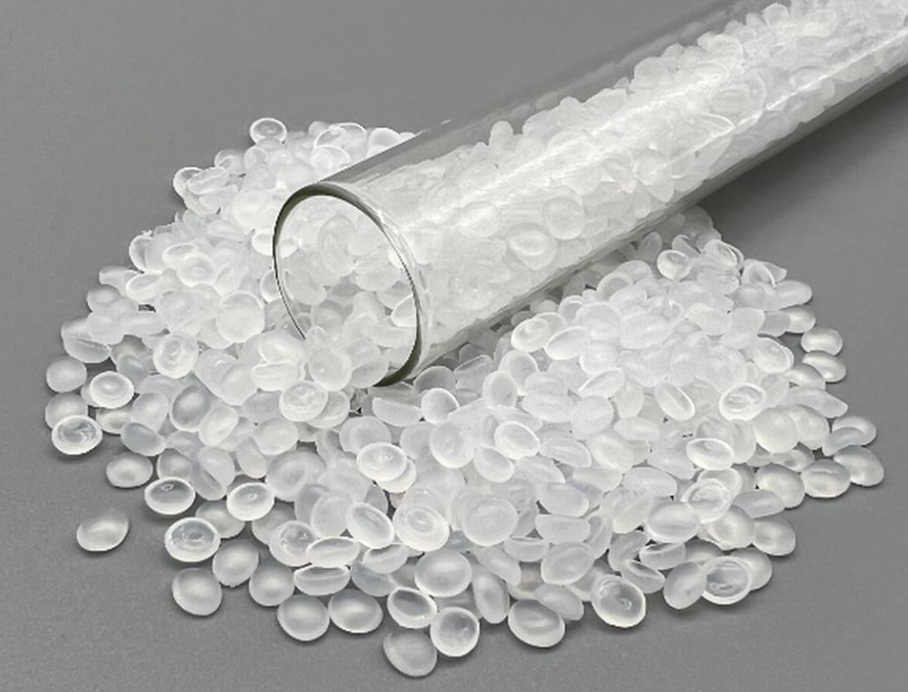

Nicht alle Kunststoffe eignen sich für den Außenbereich. Hier sind die fünf gängigsten Harzfamilien, die in langlebigen Outdoor-Produkten verwendet werden, mit ihren jeweiligen Vor- und Nachteilen in der Praxis.

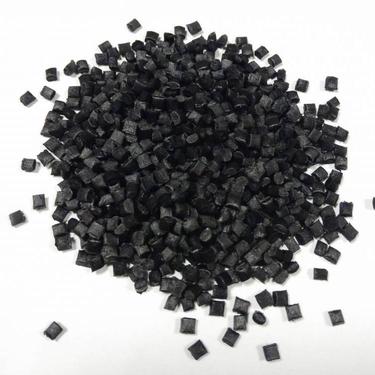

2.1 Polypropylen (PP) – Das Arbeitstier

• Vorteile: Ausgezeichnete chemische Beständigkeit (Kraftstoffe, Lösungsmittel, Säuren), sehr geringe Dichte (0,90 g/cm³), hervorragende Ermüdungsbeständigkeit – der einzige gängige Kunststoff, aus dem echte „lebende Scharniere“ hergestellt werden können, die sich millionenfach biegen.

• Schwächen: Mangelhafte UV-Beständigkeit ohne starke Stabilisierung; wird ohne Modifizierung unterhalb von –10°C spröde.

• Typische Anwendungsgebiete: Gehäuse und Innenverkleidungen von Kühlboxen, Gelenke für Klappstühle, Wasserflaschenverschlüsse, Lukenränder für Kajaks.

• Zusatztipp: Immer angeben UV-stabilisiertes PP (üblicherweise mit Ruß oder gehinderten Amin-Lichtstabilisatoren) für die Verwendung im Freien.

•

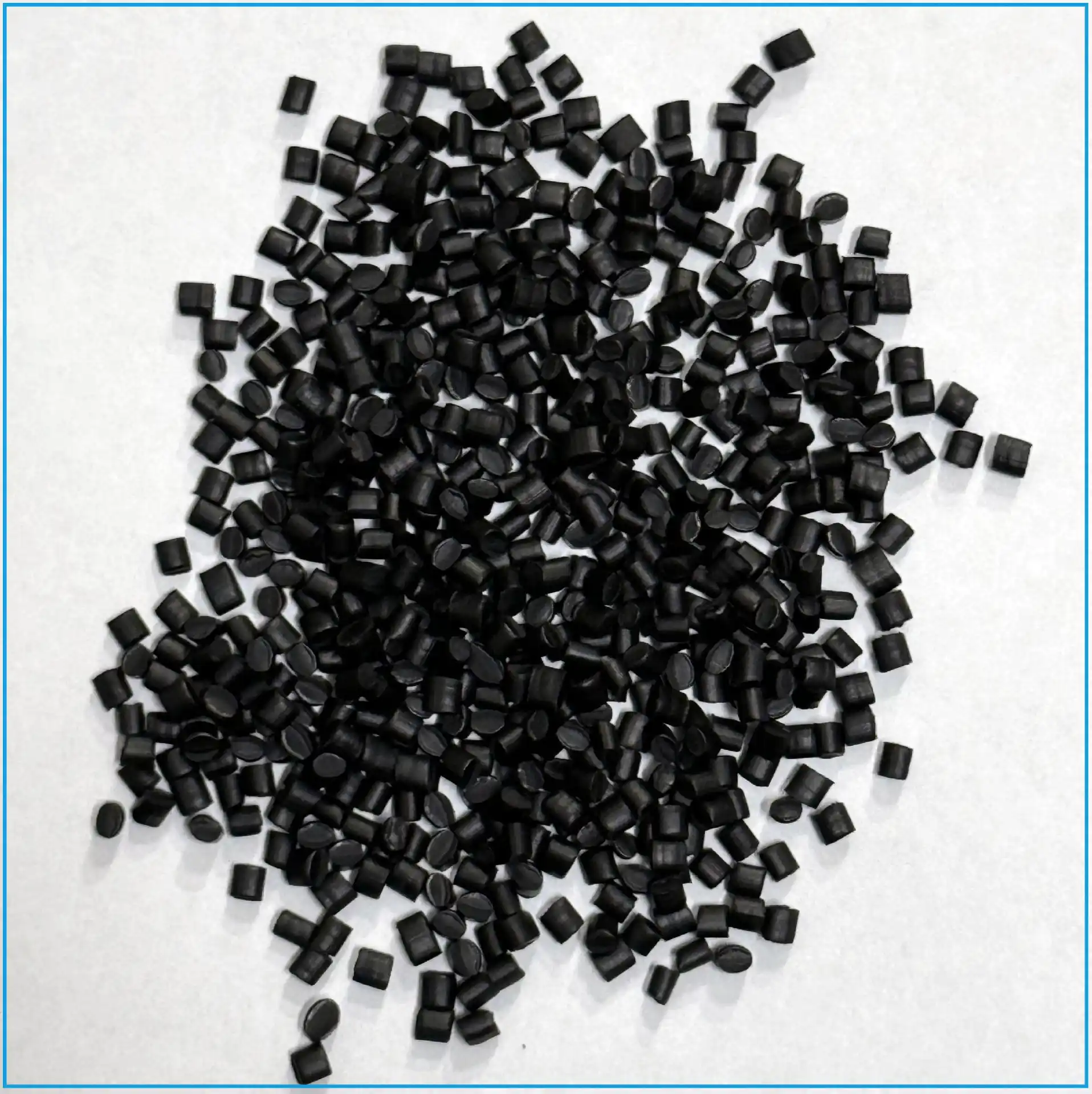

2.2 Nylon (PA6, PA66, PA12 und glasfaserverstärkte Typen)

• Vorteile: Hohe Zugfestigkeit, hervorragende Abriebfestigkeit, gute Beständigkeit gegenüber Ölen und Kraftstoffen. Glasfaserverstärktes Nylon (30–50 % Glasfaser) wird dadurch extrem steif und fest.

• Schwächen: Nimmt Feuchtigkeit aus der Luft auf (bis zu 8 Gew.-%), was zu Dimensionsänderungen und einer Verringerung der Festigkeit/Zähigkeit führt. Muss vor dem Formen getrocknet werden.

• Typische Anwendungsgebiete: Kletterklemmschlingen, Schneeschuhdecks, Gehäuse für Elektrowerkzeuge, Kettensägenkörper, Gewehrschäfte.

• Designhinweis: Verwenden PA12 für Teile, die eine geringere Feuchtigkeitsaufnahme und eine bessere Kältebeständigkeit erfordern.

•


2.3 ABS (Acrylnitril-Butadien-Styrol)

• Vorteile: Robust, gute Schlagfestigkeit, ausgezeichnete Oberflächenbeschaffenheit zum Lackieren oder Beschichten, leicht zu formen.

• Schwächen: Schlechte UV-Beständigkeit – zersetzt sich schnell im Sonnenlicht, es sei denn, es wird beschichtet oder mit ASA vermischt.

• Typische Anwendungsgebiete: Schutzhelme, Gehäuse für tragbare Lautsprecher, Kajakluken, Gehäuse für Campinglaternen.

• Upgrade-Pfad: ABS/ASA-Mischungen Die Robustheit von ABS bleibt erhalten, gleichzeitig wird jedoch UV-Beständigkeit hinzugefügt.

•

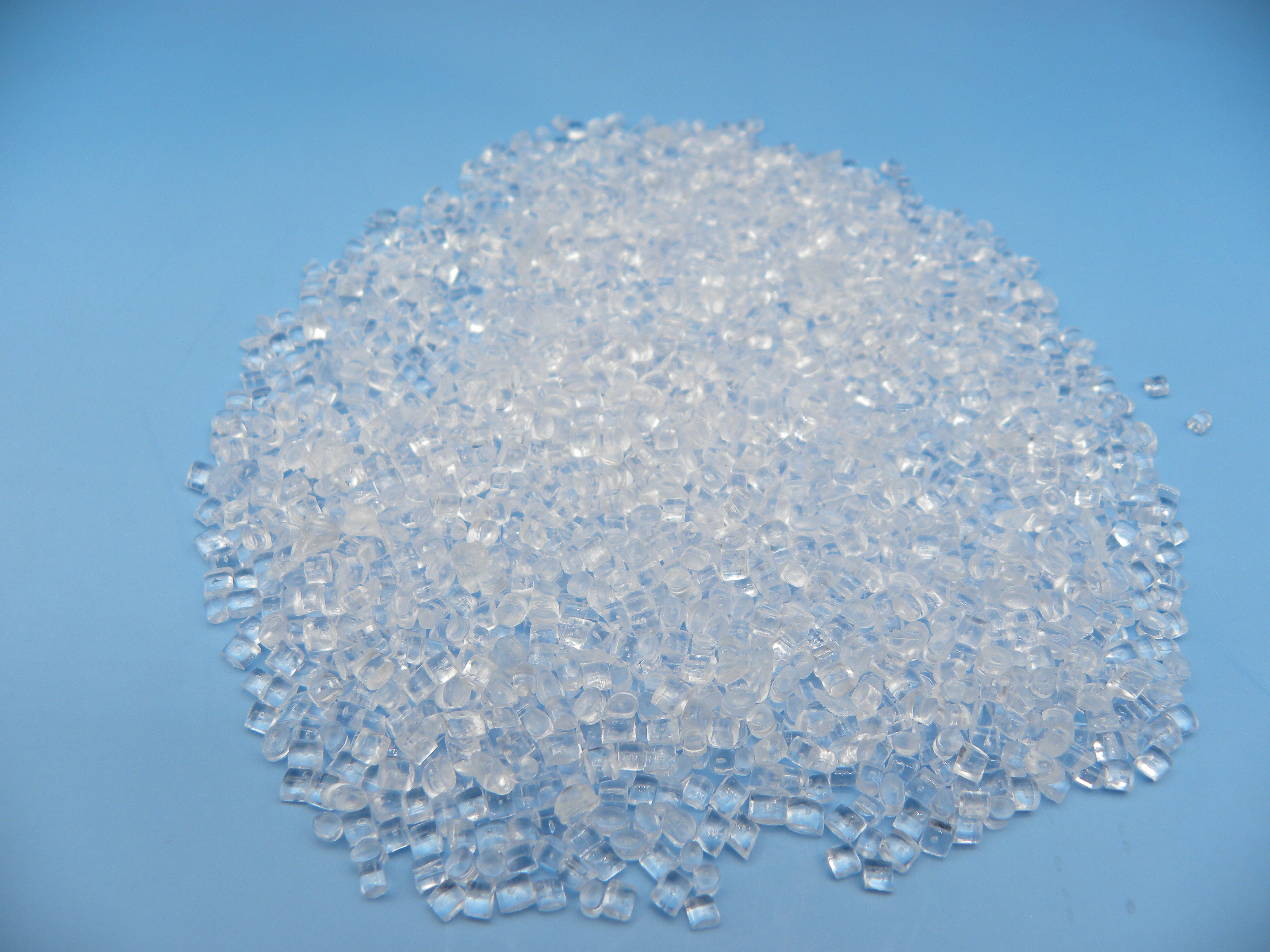

2.4 Polycarbonat (PC)

• Vorteile: Außergewöhnliche Schlagfestigkeit (nahezu unzerbrechlich), transparente Ausführungen erhältlich, breiter Einsatztemperaturbereich (–40 °C bis 120 °C).

• Schwächen: Teuer, neigt bei Kontakt mit bestimmten Chemikalien (Lösungsmitteln, Fetten) zu Spannungsrissen, verkratzt ohne harte Beschichtung leicht.

• Typische Anwendungsgebiete: Schutzbrillen, Visiere, durchsichtige Kompassgehäuse, Kettensägen-Handschützer, Drohnenrahmen.

•


2.5 Thermoplastische Elastomere (TPE, TPU)

• Vorteile: Gummiartige Flexibilität und Griffigkeit, kann direkt auf starre Kunststoffe umspritzt werden, ausgezeichnete Abriebfestigkeit.

• Schwächen: Geringere Hitzebeständigkeit (üblicherweise <100°C), Oberfläche kann Staub anziehen, höherer Preis pro Pfund.

• Typische Anwendungsgebiete: Griffüberzüge für Trekkingstöcke und Fahrradlenker, Uhrenarmbänder, wasserdichte Reißverschlussdichtungen für Stiefel, Stoßdämpfer für Kameragehäuse.

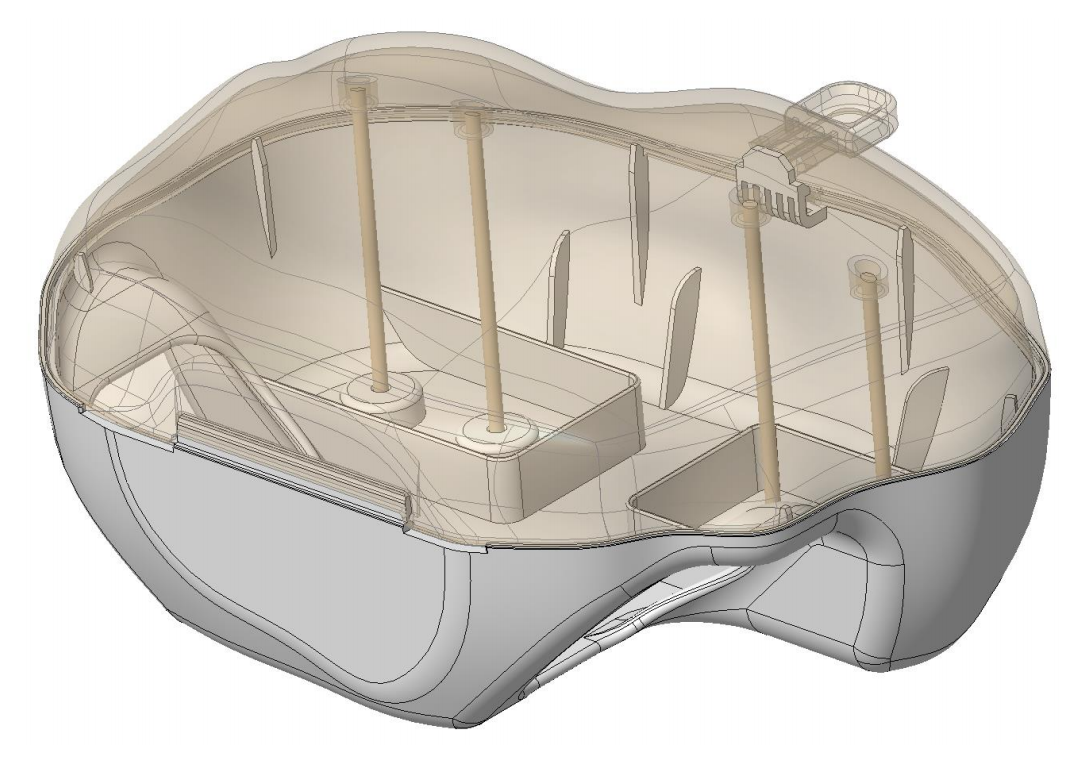

Teil 3:Designregelnfür wetterfeste Spritzgussteile

Selbst die beste Materialwahl nützt nichts, wenn das Bauteil schlecht konstruiert ist. Diese fünf Regeln sind für Außenbauteile unabdingbar.

3.1 Gleichmäßige Wandstärke

Dickenänderungen verursachen Senkspuren (sichtbare Vertiefungen) und innere Spannungen (was zu Rissen führen kann). Für die meisten Außenteile sollten Sie eine Stärke von 2–4 mm anstreben. Ist eine dickere Stelle unvermeidbar, höhlen Sie sie von der Rückseite aus.

3,2 Rippchen statt Masse

Um ein Bauteil zu versteifen, werden Rippen mit einer Stärke von 50–70 % der nominellen Wandstärke angebracht. Die Rippen sollten maximal das Dreifache ihrer Basisbreite hoch sein. Dies spart Material, verkürzt die Zykluszeit und verhindert Einfallstellen.

3.3 Tiefgangwinkel

Jede vertikale Wand benötigt eine Entwurf (Verjüngung) von 1–2° pro Seite – bei strukturierten Oberflächen stärker (3–5°). Ohne Entformungsschräge verkratzt das Teil beim Auswerfen oder bleibt im Werkzeug stecken.

3.4 Lebendgelenke (nur Polypropylen)

Ein echtes lebendes Scharnier ist ein dünnes, flexibles Bauteil (0,25–0,5 mm dick), das Ausrichtung während des Formprozesses durch den Fluss von Polymermolekülen. Das Scharnier muss gerade sein und an den Enden großzügige Radien aufweisen, um ein Einreißen zu verhindern. Versuchen Sie nicht, mit Nylon oder ABS lebende Scharniere herzustellen – diese versagen innerhalb weniger Tage.

3.5 UV- und Wetterschutz

• UV-Stabilisatoren hinzufügen zum Harz (Ruß ist das billigste und effektivste).

• Scharfe Kerben vermeiden – Sie konzentrieren Spannungen und beschleunigen die UV-Rissbildung.

• Verwenden Sie abgerundete Ecken. (Minimalradius 0,5 mm) überall.

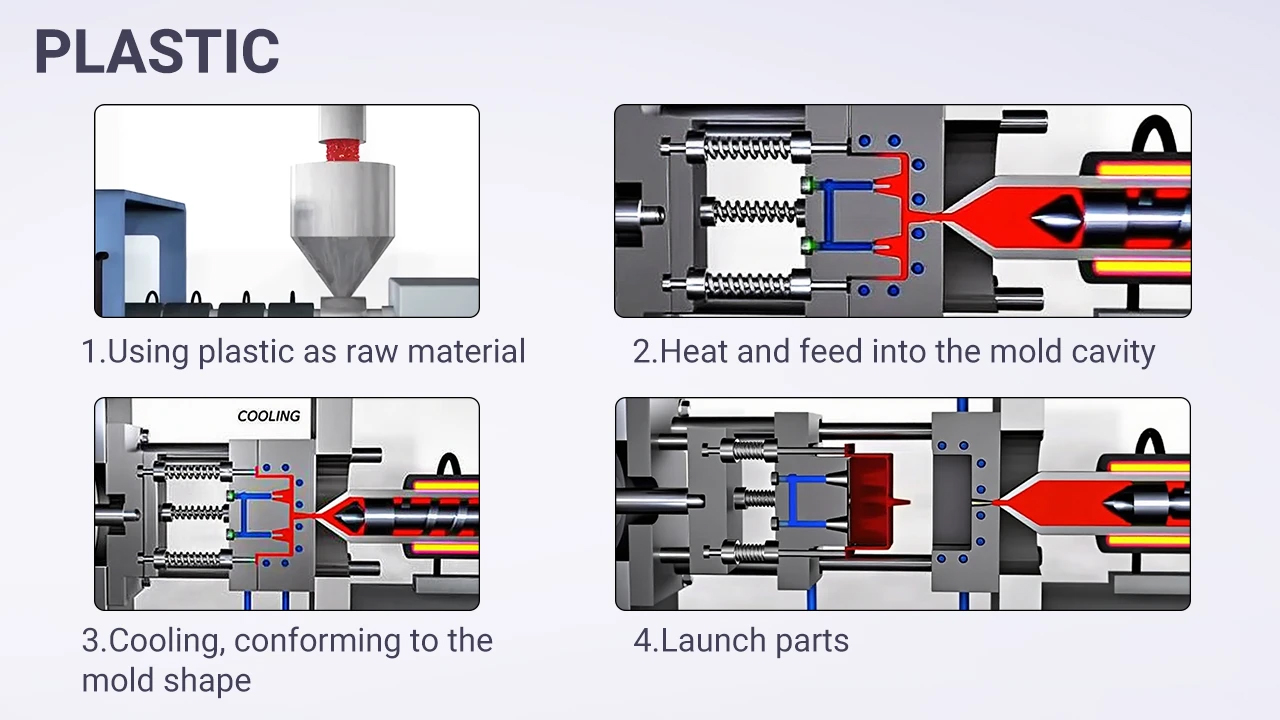

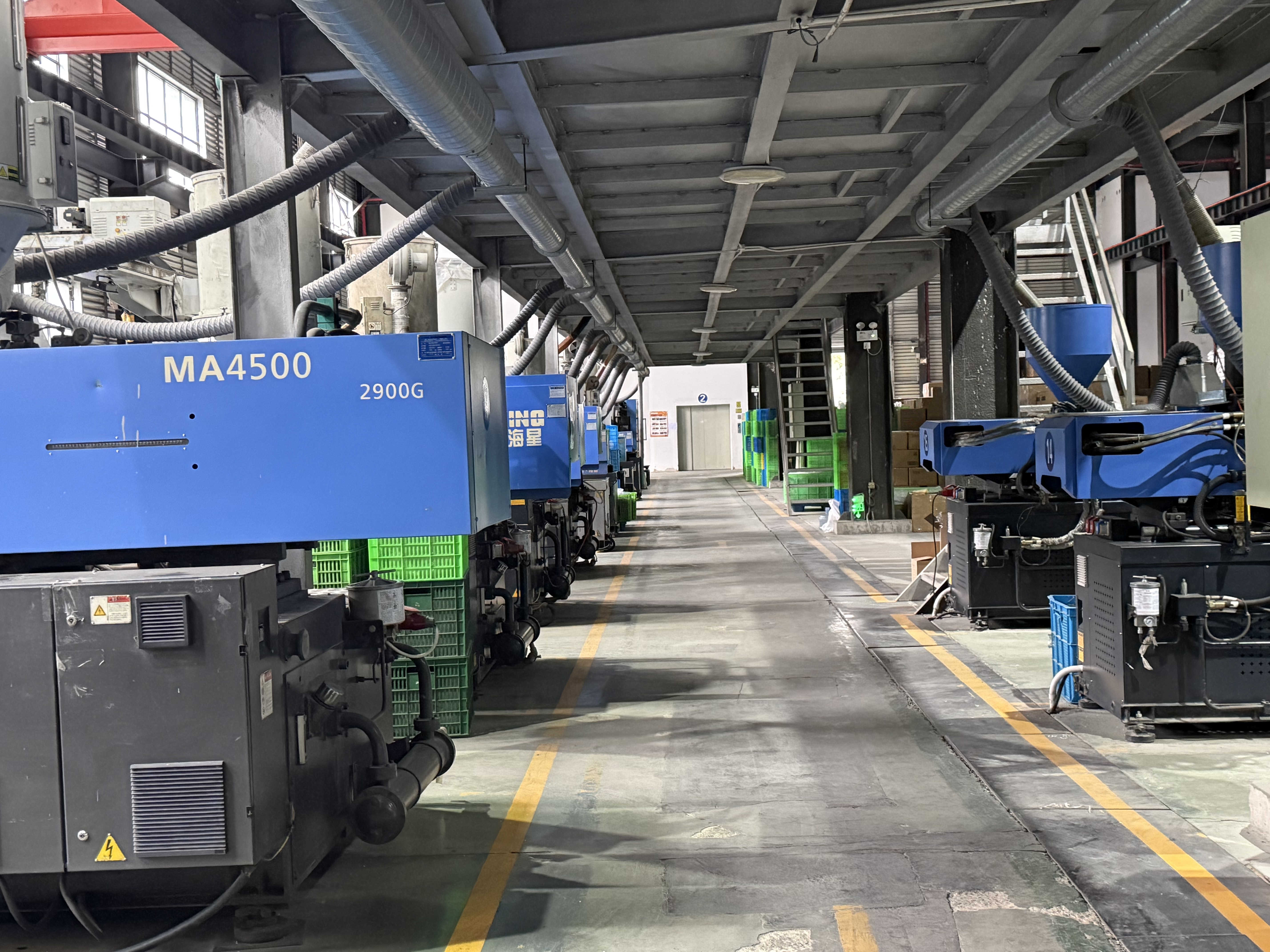

Teil 4: Das Spritzgießverfahren für Außenteile

Während der grundlegende Spritzgießprozess für alle Branchen gleich ist, gelten für Außenteile besondere Anforderungen.

Schritt 1 – Trocknen

Viele Outdoor-Materialien (Nylon, Polycarbonat, PET) sind hygroskopisch. Feuchtigkeit verdampft im heißen Fass und verursacht Spreizmarken (silberne Schlieren) und abnehmende Festigkeit. Typische Trocknung: 80–120 °C für 2–4 Stunden.

Schritt 2 – Schmelzen und Einspritzen

Die Schnecke rotiert und schmilzt das Polymer (200–300 °C). Anschließend bewegt sie sich vorwärts und injiziert die Schmelze mit einem Druck von 500–1500 bar (7000–22000 psi) in die geschlossene Form. Füllzeit: 0,5–3 Sekunden.

Schritt 3 – Verpacken und Lagern

Nach dem Füllen des Hohlraums wird zusätzliches Material eingefüllt, um die Schrumpfung auszugleichen (die bei teilkristallinen Kunststoffen wie Nylon und PP 0,5–2 % betragen kann). Diese Nachfüllphase verhindert Einfallstellen.

Schritt 4 – Abkühlen

Die Kühlung beansprucht 60–80 % der gesamten Zykluszeit. Außenteile weisen häufig dicke Bereiche oder Rippen auf, die eine längere Kühlung erfordern. Unzureichende Kühlung führt zu Verzug und inneren Spannungen.

Schritt 5 – Auswurf

Auswerferstifte drücken das Teil heraus. Bei komplexen oder klebrigen Teilen kommen Trennmittel oder Roboterarme zum Einsatz. Einige Außenteile (z. B. große Kühlboxdeckel) werden auf ein Förderband ausgeworfen.

Teil 5: Fallstudien aus der Praxis

Gehäuse 1: Wasserdichte Gehäusedichtung (Schutzart IP67)

• Material: Silikon-TPE (oder flüssiger Silikonkautschuk – ein spezielles Spritzgussverfahren)

• Designherausforderung: Gleichbleibende Komprimierung ohne Flash-Effekt über Tausende von Zyklen

• Lösung: Vollständig runder Querschnitt (2 mm Durchmesser) mit 0,2 mm Presspassung. Die Dichtung ist direkt in die Nut umspritzt, wodurch die Montage entfällt.

Fall 2: Fersenteil der Skibindung

• Material: 35 % glasfaserverstärktes Nylon 66

• Designherausforderung: Hält Stößen von –30 °C stand (Skischuh trifft auf die Bindung) und löst auch bei extremer Vorwärtsneigung zuverlässig aus.

• Lösung: Gerippte Taschengeometrie mit einem umspritzten Edelstahleinsatz an der Verschleißstelle. Die Rippen verteilen die Stoßbelastung; der Stahleinsatz gleicht die Gleitreibung aus.

Fall 3: Reglerknopf für Campingkocher

• Material: ABS-Kern + TPE-Umspritzung

• Designherausforderung: Ergonomische Form, die Fett, Hitze und UV-Strahlung aus der Nähe von Lagerfeuern widersteht.

• Lösung: Ein zweistufiges Spritzgussverfahren: zuerst ABS (steif, hitzebeständig), dann TPE (weich, griffig, chemikalienbeständig) über den äußeren Rand.

Fall 4: Kühlerscharnier

• Material: UV-stabilisiertes Polypropylen

• Designherausforderung: 90°-Öffnung ohne Metallfedern oder Stifte (Korrosionsgefahr)

• Lösung: Auf jeder Seite des Deckels befindet sich ein eingegossenes, bewegliches Scharnier, kombiniert mit einer integrierten Arretierungsfunktion, die den Deckel bei 60°, 75° und 90° offen hält.

Teil 6: Spezielle Mängel bei Außenleisten (und wie man sie behebt)

Für Außenteile gelten höhere ästhetische und funktionelle Anforderungen. Häufige Mängel sind:

Teil 7: Nachhaltigkeit und die Zukunft

Die Outdoor-Branche steht unter Druck, Plastikmüll zu reduzieren. Das Spritzgießen entwickelt sich in drei wichtige Richtungen.

7.1 Recycelte Rohstoffe

• Postindustriell recyceltes (PIR) – Abfälle aus Formanlagen werden erneut gemahlen und wiederverwendet. Das ist bereits gängige Praxis.

• Post-Consumer-Recycling (PCR) – Nylon aus ausrangierten Fischernetzen, Polypropylen aus gebrauchten Kühlboxen. Herausforderung: Gleichmäßige Schmelze und Farbe gewährleisten.

• Chemisches Recycling – Depolymerisation von Nylon zurück zu Caprolactam-Monomer und anschließende Repolymerisation. Ergibt Harz in Neuwarequalität.

7.2 Biopolymere

• PLA (Polymilchsäure) – Kompostierbar, aber für die meisten Anwendungen im Außenbereich zu spröde. Mischungen mit PBAT verbessern die Festigkeit.

• Stärkebasierte Verbindungen – Geringe Haltbarkeit; nur für nichttragende Gegenstände wie Pflanzenpfähle geeignet.

7.3 Demontagegerechte Konstruktion

• Eingegossene Etiketten anstelle von Klebeetiketten (Klebstoff verunreinigt die Recyclingströme).

• Schnappverschlüsse statt Ultraschallschweißen – damit die Teile am Ende ihrer Lebensdauer getrennt werden können.

• Monomaterial-Designs – Eine Kühlbox, die vollständig aus Polypropylen besteht, einschließlich Scharnier und Verschluss, ohne Metall oder andere Kunststoffe.

7.4 On-Demand- und lokales Formen

Tragbare Spritzgießmaschinen (Tischgröße) finden zunehmend Verwendung in Reparaturwerkstätten und Outdoor-Läden. Sie können Kleinserien von Ersatzteilen wie Clips, Schnallen und Knöpfen aus recyceltem Filament herstellen und so den Bedarf an quer durch Kontinente transportierten Teilen reduzieren.

Fazit: Das unsichtbare Rückgrat des Abenteuers

Spritzgegossene Teile sind in Marketingfotos selten zu sehen. Niemand kauft einen Rucksack wegen seiner Schnallen oder ein Zelt wegen seiner Stangenverbinder. Doch gerade diese kleinen, präzise gefertigten Komponenten entscheiden darüber, ob die Ausrüstung schon am ersten Tag versagt oder ein Jahrzehnt intensiver Nutzung übersteht.

Durch die Kombination des richtigen Materials (UV-stabilisiertes PP, glasfaserverstärktes Nylon oder schlagzähmodifiziertes ABS) mit intelligentem Design (gleichmäßige Wände, Rippen, Entformungsschrägen und abgerundete Ecken) fertigen Hersteller Teile, die Schnee, Salz, Sonne und unsachgemäßer Handhabung trotzen. Und mit dem zunehmenden Einsatz von Recyclingpolymeren und Monomaterial-Designs entwickelt sich das Spritzgießen zu einem Instrument der Kreislaufwirtschaft statt der Abfallproduktion.

Wenn du das nächste Mal deinen Helm aufsetzt, eine Kühlbox schließt oder deine Trekkingstöcke einrastest, wirf einen Blick auf die kleinen Kunststoffteile, die alles zusammenhalten. Sie wurden in einer Stahlform unter hohem Druck und Hitze geformt – und sie sind der Grund, warum du dich auf den Berg konzentrieren kannst und nicht auf die Reparatur deiner Ausrüstung.
