Spritzguss von Gerätegehäusen: Ästhetik und Funktionalität vereint

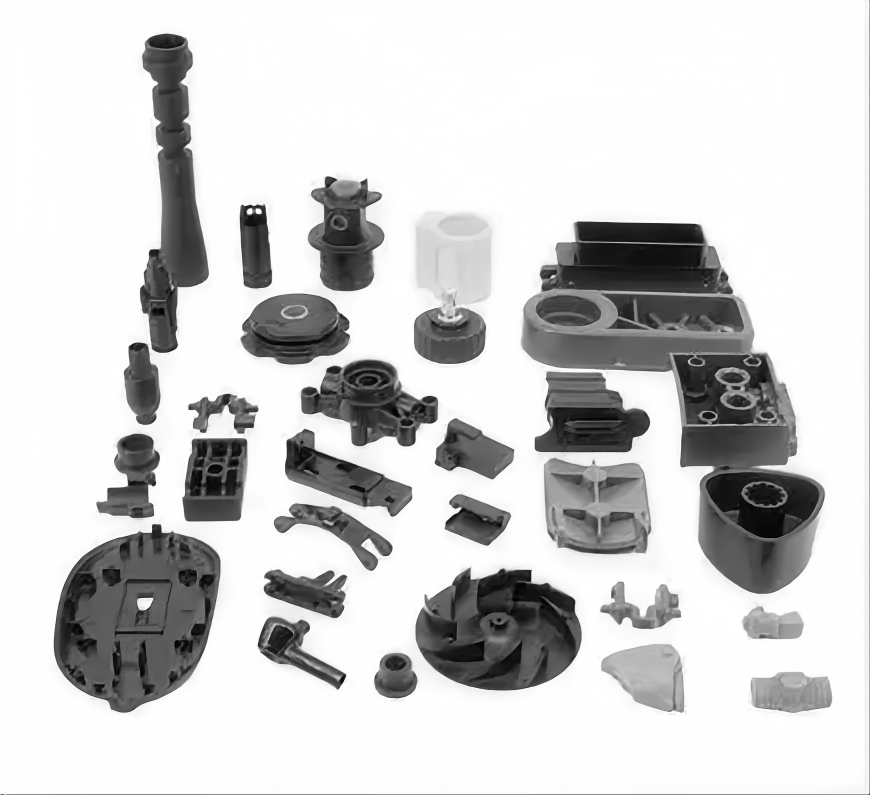

1. Einleitung: Das Gesicht moderner Haushaltsgeräte

Gehäuse für Haushaltsgeräte zählen zu den anspruchsvollsten Anwendungen im Spritzgussverfahren. Diese Bauteile dienen sowohl als Schutzhülle für interne Mechanismen als auch als sichtbare Schnittstelle zwischen Produkt und Benutzer. Von Staubsaugern und Elektrowerkzeugen über Küchengeräte bis hin zu Unterhaltungselektronik müssen Gehäuse unterschiedlichsten Anforderungen gerecht werden: Stabilität und Ästhetik, Maßgenauigkeit und Gestaltungsfreiheit, Langlebigkeit und Wirtschaftlichkeit.

Spritzgießen hat sich aufgrund seiner Fähigkeit, komplexe Geometrien mit exzellenter Oberflächengüte, engen Toleranzen und hoher Produktionseffizienz herzustellen, als vorherrschendes Fertigungsverfahren für Gerätegehäuse etabliert. Dieser Artikel untersucht die speziellen Techniken, Materialüberlegungen und Qualitätsanforderungen, die für eine erfolgreiche Gehäuseproduktion unerlässlich sind.

2. Materialauswahl: Balance zwischen Leistung und Aussehen

Die Wahl des Materials für Gerätegehäuse hängt von den Anwendungsanforderungen, den gesetzlichen Bestimmungen und den ästhetischen Erwartungen ab:

Gängige Baumaterialien:

Besondere Anforderungen:
Viele Gerätegehäuse benötigen flammhemmende Werkstoffe, um die Sicherheitsstandards zu erfüllen. Beispielsweise benötigen elektrische Gehäuse häufig die UL94 V-0-Klassifizierung bei bestimmten Wandstärken.DieÄsthetische Überlegungen erfordern Materialien mit exzellenter Oberflächenbeschaffenheit, Farbkonsistenz und der Fähigkeit, Nachbearbeitungen wie Lackieren oder Strukturieren zu ermöglichen.

3. Konstruktionsüberlegungen für Gerätegehäuse

Für eine gelungene Wohnraumplanung ist die sorgfältige Berücksichtigung mehrerer kritischer Faktoren erforderlich:

Wandstärkenmanagement:

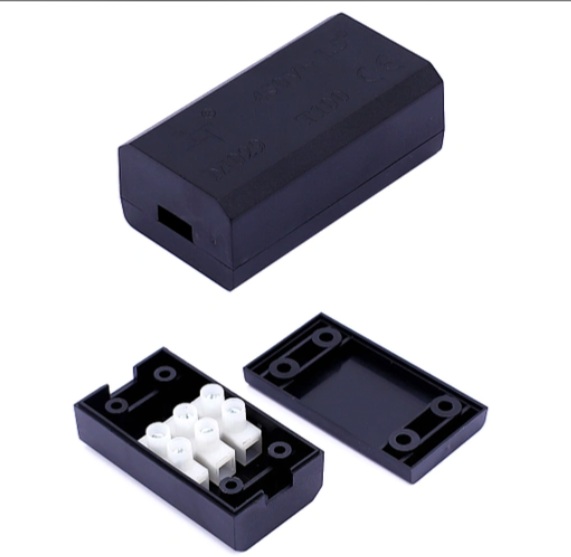

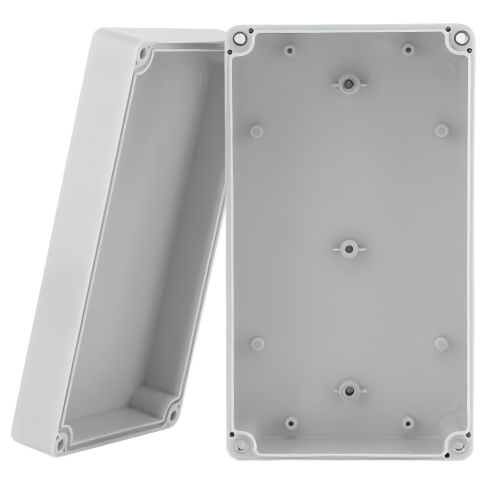

Eine gleichmäßige Wandstärke ist unerlässlich, um Einfallstellen, Verzug und innere Spannungen zu vermeiden. Im Fallbeispiel der Elektroverteilerdose variierte die Wandstärke zwischen 1,0 mm und 2,8 mm, wobei die Übergänge zwischen dicken und dünnen Bereichen sorgfältig gestaltet wurden. Dicke Bereiche sollten ausgefräst werden, und die Rippen sollten 40–60 % der Wandstärke der angrenzenden Bereiche aufweisen.

Tiefgangwinkel:
Um ein problemloses Auswerfen zu gewährleisten und Oberflächenbeschädigungen zu vermeiden, sind Entformungswinkel von 1–2° pro Seite Standard. Für den Elektrokasten wurde ein Entformungswinkel von 1° festgelegt, um das Auswerfen zu erleichtern und gleichzeitig die Oberflächenqualität zu erhalten.

Radien und Ecken:
Scharfe Ecken erzeugen Spannungsspitzen und behindern den Materialfluss. Großzügige Radien an allen Innen- und Außenecken sind daher unerlässlich. Die Konstruktion des Elektroverteilers beinhaltet geeignete Radiusübergänge, um Spannungsspitzen und Rissbildung zu vermeiden.

Montagemerkmale:
Für Wohnraum wird häufig Folgendes benötigt:

• Schnappverschlüsse zur Montage ohne Befestigungselemente

• Bosse für Schraubmontage

• Rippchen zur strukturellen Verstärkung

• Ausrichtungsmerkmale für das korrekte Zusammenfügen der Hälften

Toleranzüberlegungen:

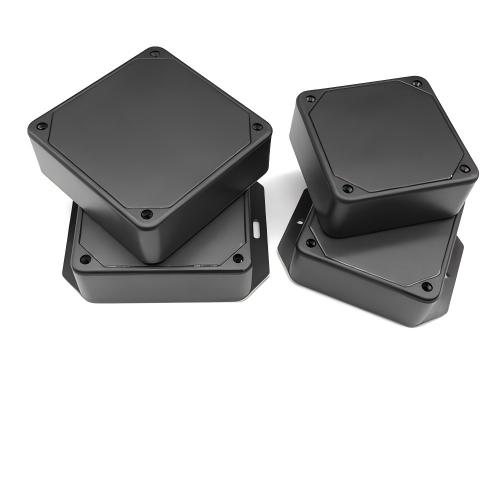

Gerätegehäuse erfordern typischerweise Passungstoleranzen mit den zugehörigen Bauteilen. Die spezifizierte Anschlussdose (Spiel ≤ 0,5 mm) muss mit dem Gegengehäuse eine Passung aufweisen, und die Maßgenauigkeit muss gemäß GB/T14486-MT5 eingehalten werden.

4. Formenkonstruktion für Gerätegehäuse

Die Form ist das Herzstück einer erfolgreichen Hausproduktion. Wichtige Aspekte sind:

Torgestaltung und -platzierung:
Die Position des Angusses hat einen wesentlichen Einfluss auf Aussehen und Funktion. Für den Elektrokasten wurde ein direkter Anguss gewählt, um eine schnelle Kavitätsfüllung zu gewährleisten und sichtbare Angussmarken auf der Oberseite zu minimieren. Mithilfe der Moldflow-Analyse (MoldFlow) wurden Angussdurchmesser und -position optimiert.

Richtlinien zur Auswahl der Tore:

• Direkte Tore für kosmetische Teile mit einer Kavität

• Randtore für die Mehrkavitätenproduktion

• U-Boot-Tore für automatische Entgatterung

• Lüftertore für große, dünnwandige Bereiche

• Ventilschieber für die sequentielle Befüllung großer Teile

Auslegung des Kühlsystems:
Eine effektive Kühlung ist entscheidend für die Zykluszeit und die Maßstabilität. Die Form für den Elektrokasten nutzte ein Kühlkanalsystem mit 10 mm Durchmesser und strategisch positionierten Leitblechen. Eine gleichmäßige Temperaturverteilung über die gesamte Formoberfläche (±3–5 °C) ist unerlässlich, um Verzug zu vermeiden.

Anforderungen an die Belüftung:
Unzureichende Entlüftung führt zu Verbrennungen, unvollständigen Schweißnähten und schlechter Oberflächengüte. Der Elektrokasten verfügt über Entlüftungskanäle an den Enden des Strömungswegs und an den Schweißnahtstellen mit einer Entlüftungstiefe von ≤ 0,03 mm, um Gratbildung zu verhindern.

Auswurfsystem:
Bei komplexen Gehäusen mit Rippen und Vorsprüngen ist die strategische Platzierung der Auswerfer unerlässlich. Der Elektrokasten verwendete vier 12 mm große, speziell geformte Auswerferstifte an den Rippenpositionen, um ein sauberes Auswerfen ohne Beschädigung der Teile zu gewährleisten.

Gleitmechanismen:
Gehäuse mit seitlichen Öffnungen oder Hinterschneidungen benötigen Gleitstücke zum seitlichen Einziehen des Kerns. Der Elektrokasten verwendete zwei Gleitstücke mit Winkeln von 13° und 16°, die von abgewinkelten Führungsstiften geführt wurden.

5. Verarbeitungsparameter und Qualitätskontrolle

Temperaturmanagement:

Für flammhemmendes ABS (FR-ABS) umfassen typische Verarbeitungsparameter:

Für PBT+GF30-Werkstoffe sind höhere Temperaturen (Schmelztemperatur 230-270°C) und möglichst hohe Einspritzgeschwindigkeiten erforderlich, um ein vorzeitiges Erstarren zu verhindern.

Häufige Fehler und Lösungen:

6. Fortschrittliche Techniken für Gerätegehäuse

Mehrkomponenten-Formgebung:
Moderne Geräte erfordern zunehmend Gehäuse aus verschiedenen Materialien, die robuste Strukturen mit Soft-Touch-Oberflächen kombinieren. Die von AE Plast gefertigten Gehäuse für Dremel-Werkzeuge demonstrieren diese hohe Qualität: eine 3K-Konstruktion (Dreikomponenten-Konstruktion) mit grauem, 35 % glasfaserverstärktem Nylon als Basis, schwarzem Soft-Touch-Griff aus TPE und blauen Zierelementen aus glasfaserverstärktem Nylon. -

Das Verfahren nutzt eine 440 Tonnen schwere Engel Victory-Maschine mit vertikalem Drehtisch, die die drei Bauteile in nur zwei Spritzgussschritten herstellt. Dieser Ansatz:

• Eliminiert sekundäre Montagevorgänge

• Sorgt für eine perfekte Materialverbindung

• Ermöglicht komplexe ergonomische Designs

• Reduziert die gesamten Produktionskosten

In-Mold-Dekoration:
Bei Gehäusen, die Grafiken, Beschriftungen oder dekorative Oberflächen erfordern, integriert die In-Mold-Decoration (IMD) diese Elemente während des Formprozesses, wodurch ein nachträgliches Lackieren oder Bedrucken entfällt.

Gasunterstütztes Formen:
Bei dickwandigen Gehäusen oder Griffen erzeugt die Gasunterstützungstechnologie Hohlkanäle, die das Gewicht reduzieren, Einfallstellen vermeiden und die Zykluszeiten verkürzen.

Reinraumformteile:
Für Gehäuse von Medizinprodukten oder Elektronik, die kontaminationsfreie Umgebungen erfordern, ist die Formgebung im Reinraum unter Bedingungen der ISO-Klasse 7 oder besser unerlässlich.

7. Qualitätsstandards und Zertifizierung

Gerätegehäuse müssen strenge Qualitäts- und Sicherheitsstandards erfüllen:

Regulatorische Anforderungen:

• UL 94: Flammschutzklassen (V-0, V-1, V-2)

• IATF 16949Qualitätsmanagement in der Automobilindustrie

• ISO 13485Qualitätsmanagement für Medizinprodukte

• FDA-KonformitätFür Anwendungen mit Lebensmittelkontakt

Qualitätskontrollmaßnahmen:

• Erste BemusterungVollständige Maßprüfung

• Statistische Prozesskontrolle (SPC) Überwachung wichtiger Parameter

• SichtprüfungOberflächenqualität unter kontrollierter Beleuchtung

• Dimensionales Koordinatenmessgerät: Für kritische Paarungsmerkmale

• FunktionstestsMontageprüfung, Falltest

Fallstudie: Herausforderung der Farbkonsistenz

Ein chinesischer Hersteller von Gehäusen für Überspannungsschutzgeräte sah sich aufgrund von Farbunterschieden bei FR-ABS und konzentrierten Pigmentzusätzen mit Ausschussquoten von 15 % konfrontiert. Durch den Wechsel zu vorgefärbten Geon™-Vinylverbindungen konnte er Folgendes erreichen:

• Farbabweichungsprobleme beseitigt

• Der Ausschuss wurde drastisch reduziert

• 100.000 US-Dollar an Betriebskosten eingespart

• Verbesserte Oberflächenbeschaffenheit und Konsistenz

8. Nachhaltigkeitsaspekte

Recycelter Inhalt:
Hersteller von Haushaltsgeräten setzen zunehmend auf Recyclingmaterialien. Post-Consumer-Recyclingmaterial (PCR) aus ABS und PP ist mittlerweile für Wohngebäude erhältlich, wobei eine sorgfältige Qualitätskontrolle unerlässlich ist.

Design für Recycling:

• Monomaterial-Designs erleichtern das Recycling

• Die einfache Demontage ermöglicht die Materialtrennung.

• Materialkennzeichnungen erleichtern die Sortierung

Energieeffizienz:
Moderne vollelektrische und Hybridmaschinen reduzieren den Energieverbrauch im Vergleich zu hydraulischen Maschinen um 25–50 %. Die Engel Victory-Maschinen von AE Plast mit servohydraulischen Antrieben erzielten durchschnittliche Energieeinsparungen von 25 %, wobei die Motoren während der Kühlphasen, die fast die Hälfte des 52-sekündigen Zyklus ausmachen, im Leerlauf liefen.

9. Schlussfolgerung

Die Spritzgusstechnik für Gerätegehäuse vereint Kunst und Technik und erfordert Expertise in Materialwissenschaft, Werkzeugkonstruktion, Prozessoptimierung und Qualitätsmanagement. Für den Erfolg ist Folgendes notwendig:

1. Geeignete Materialauswahl: Ausgewogenheit zwischen mechanischen, thermischen, ästhetischen und regulatorischen Anforderungen

2. Robuste FormkonstruktionGeeignete Steuerungs-, Kühl-, Entlüftungs- und Auswurfsysteme

3. Optimierte VerarbeitungsparameterPräzise Temperatur-, Druck- und Zeitsteuerung

4. Umfassende QualitätssystemeStatistische Prozesskontrolle und strenge Tests

5. InnovationsübernahmeMultimaterialtechniken, Automatisierung und Nachhaltigkeitsinitiativen

Da Haushaltsgeräte immer intelligenter, vernetzter und ästhetisch anspruchsvoller werden, entwickelt sich die Spritzgusstechnologie stetig weiter. Hersteller, die diese komplexen Anforderungen meistern, liefern Gehäuse, die nicht nur schützen und die Geräte sicher aufbewahren, sondern die Nutzer durch überlegenes Aussehen, Haptik und Langlebigkeit begeistern.
