1. Einleitung: Der technische Kunststoff, der sich wie Metall verhält

Polyoxymethylen (POM), allgemein bekannt als Acetal oder Polyacetal, nimmt eine Sonderstellung unter den technischen Thermoplasten ein. Seit seiner Markteinführung durch DuPont in den 1960er-Jahren unter dem Handelsnamen Delrin® hat sich POM als bevorzugtes Material für Präzisionsbauteile etabliert, die metallähnliche Eigenschaften mit der Designfreiheit und Fertigungseffizienz von Kunststoffen verbinden. Dieser teilkristalline Thermoplast ermöglicht die Massenproduktion von Zahnrädern, Lagern, Verbindungselementen und komplexen mechanischen Systemen, die unter Belastung, Reibung und chemischer Einwirkung zuverlässig funktionieren.

POM zeichnet sich durch seine hohe Kristallinität (typischerweise 60–80 %), außergewöhnliche Dimensionsstabilität und inhärente Schmierfähigkeit aus. Diese Eigenschaften, kombiniert mit seiner Dauerfestigkeit und seinem Kriechverhalten, machen es zur bevorzugten Wahl für bewegliche Teile in der Automobil-, Konsumgüter-, Industrie- und Medizintechnik. Dieser Leitfaden beleuchtet die spezielle Welt des POM-Spritzgießens – von seinem einzigartigen Kristallisationsverhalten bis hin zur präzisen Prozesssteuerung, die für die Herstellung von Bauteilen erforderlich ist, die über Millionen von Zyklen einwandfrei funktionieren.

2. Materialwissenschaft: POM verstehen

Die außergewöhnlichen Eigenschaften von POM beruhen direkt auf seiner Molekularstruktur. Das Polymer wird durch Polymerisation von Formaldehyd hergestellt, wodurch eine Kette sich wiederholender Oxymethylen-Einheiten (-CH₂-O-) entsteht. Im Handel sind hauptsächlich zwei Qualitäten erhältlich:

Homopolymer (POM-H) Enthält 100 % Oxymethyleneinheiten und bietet dadurch eine höhere Kristallinität (bis zu 80 %) sowie etwas bessere mechanische Eigenschaften. Es zeichnet sich durch überlegene Zugfestigkeit und Steifigkeit aus, weist jedoch eine geringere thermische Stabilität auf.

Copolymer (POM-C) Enthält vereinzelt eingelagerte Ethyleneinheiten, was die thermische Stabilität und chemische Beständigkeit verbessert. Es bietet bessere Verarbeitungseigenschaften und eine höhere Hydrolysebeständigkeit.

Wichtigste physikalische Eigenschaften:

Zu den Spezialqualitäten gehören glasfaserverstärkte (10-30% für erhöhte Steifigkeit), schlagzähmodifizierte, mit PTFE oder Silikon geschmierte und leitfähige Qualitäten für antistatische Anwendungen.

3. Materialvorbereitung und Maschinenanforderungen

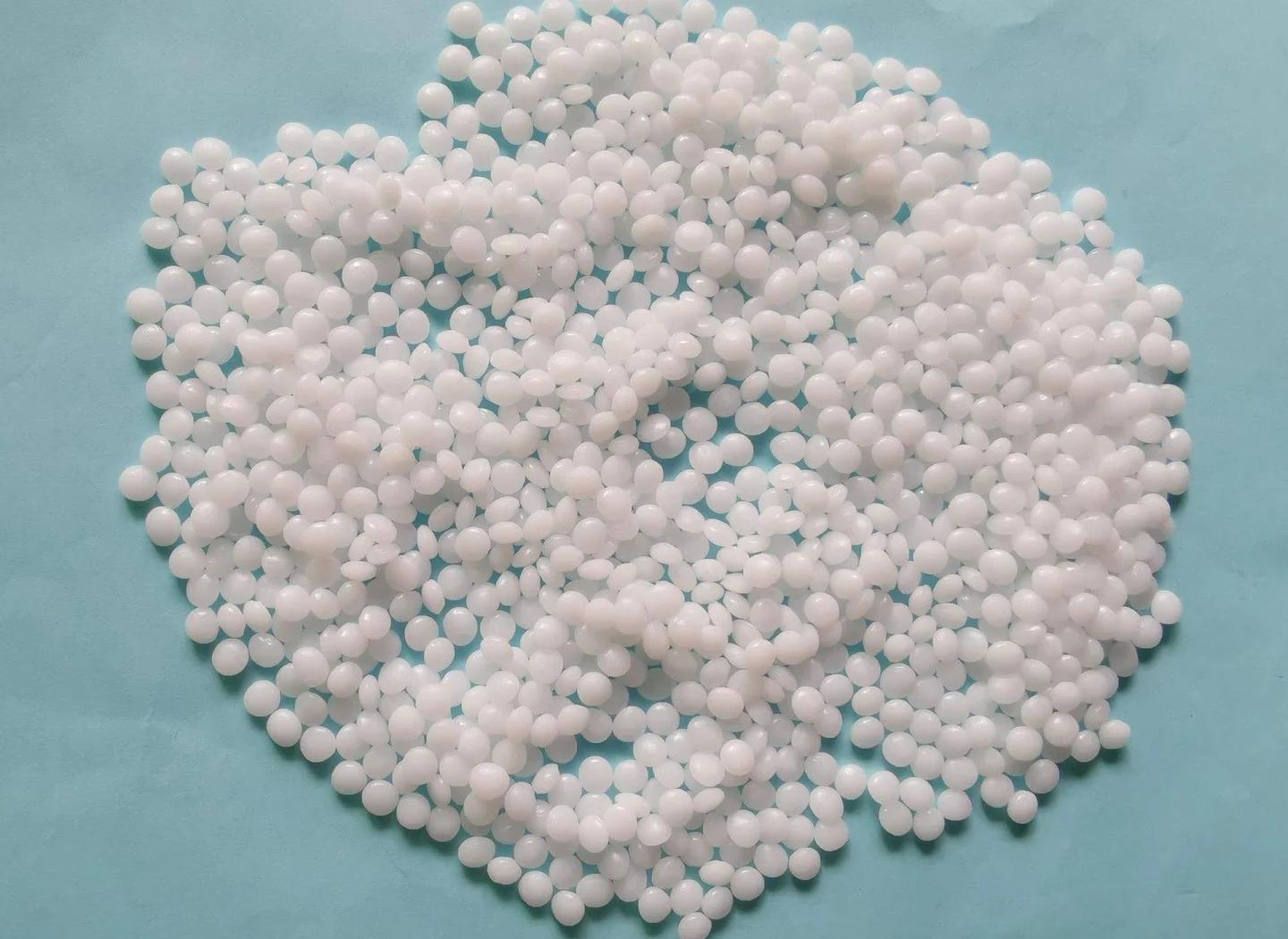

Trocknungsspezifikationen:
Trotz der relativ geringen Feuchtigkeitsaufnahme von POM ist eine ordnungsgemäße Trocknung unerlässlich:

• Zielfeuchtigkeit: <0,1 % (1000 ppm)

• Trocknungstemperatur: 80-100°C (176-212°F)

• TrocknungszeitMaximal 2-4 Stunden (Übertrocknung führt zu Qualitätsverlust)

Kritische WarnungÜbermäßiges Trocknen von POM führt zum Abbau der Polymerketten und zur Freisetzung von Formaldehydgas. Dies verursacht einen stechenden Geruch, Verfärbungen, Versprödung und kann Formen korrodieren.

Maschinenkonfiguration:
POM lässt sich gut auf Standard-Spritzgießanlagen verarbeiten:

• SchraubentypUniversell einsetzbar mit allmählicher Kompression

• L/D-Verhältnis18:1 bis 22:1

• Verdichtungsverhältnis: 2,0:1 bis 3,0:1

• Gehärtete BauteileUnverzichtbar für glasfaserverstärkte Werkstoffe (HRC 56-58 empfohlen)

4. Verarbeitungsparameter und Optimierung

Temperatureinstellungen:

Kritische Verarbeitungsprinzipien:

Einfluss der Formtemperatur: POM reagiert stark auf die Formtemperatur. Kalte Formen (10 °C) erzeugen flexiblere Teile mit matter Oberfläche, während optimale Formen (82 °C) steife, glänzende Teile mit maximaler Kristallinität liefern. Zu hohe Formtemperaturen bergen die Gefahr von Verzug.

Klassischer Fall zur Fehlerbehebung: Ein Spritzgießer, der Fließlinien an POM-Teilen feststellte, löste das Problem, indem er die Werkzeugtemperatur von 140°F (60°C) auf 180°F (82°C) erhöhte, was die Empfindlichkeit von POM gegenüber diesem Parameter verdeutlicht.

Injektionsparameter:

• EinspritzgeschwindigkeitSchnell bis mäßig (verhindert vorzeitiges Einfrieren)

• Einspritzdruck600-1200 bar

• Haltedruck: 70-100 % des Einspritzdrucks (entscheidend für die Schwindungskontrolle)

• Gegendruck40 bar typisch für die Homogenisierung

5. Kristallinitätskontrolle: Der Schlüssel zur POM-Leistung

Die halbkristalline Natur von POM ist sowohl seine größte Stärke als auch seine größte Herausforderung bei der Verarbeitung:

Grundlagen der Kristallinität:

• Typischer Bereich: 60-80% kristallin

• Glasübergang (Tg) -60 °C bis -30 °C (bei Raumtemperatur immer im gummiartigen Zustand)

• Schmelzpunkt: 165-185°C

Faktoren, die die Kristallinität beeinflussen:

Nukleierungsmittel: Die Forschung hat gezeigt, dass durch Nukleation signifikante Verbesserungen erzielt werden können. Anorganische Nukleationsmittel wie Talk, Bornitrid und Montmorillonit können die Sphärolithgröße reduzieren und Reduzierung der Schrumpfung von 3,3 % auf 2,0 % Die

Eigentumsfolgen: Höhere Kristallinität erhöht Steifigkeit, Festigkeit und chemische Beständigkeit, kann aber die Sprödigkeit erhöhen. Geringere Kristallinität verbessert die Zähigkeit, verringert aber die Hitzebeständigkeit.

6. Werkzeug- und Teilekonstruktion

Richtlinien für die Torgestaltung:
Die hohe Schrumpfung von POM erfordert eine sorgfältige Angussgestaltung:

Wandstärkenprinzipien:

• Optimaler Bereich2,0–3,0 mm

• Gleichmäßigkeit: Kritisch (maximale Abweichung 25 %)

• Mindestdicke: 0,5 mm im Mikrospritzgussverfahren erreichbar

• Rippendesign: 40-60% der Dicke der angrenzenden Wand

Tiefgangwinkel:

• Standardteile: 1-2° pro Seite

• Tiefe BohrkerneZusätzliche 0,5–1° pro 25 mm Tiefe

• Strukturierte Oberflächen: Pro 0,025 mm Texturtiefe 1° hinzufügen.

(Abbildung: Technische Zeichnung eines Präzisionszahnrads mit Hinweisen zur Konstruktionsoptimierung)

7. Qualitätskontrolle und Anwendungen

Qualitätsprüfung:

• DSC-AnalyseZur Überprüfung des Kristallinitätsgrades

• SchmelzflussrateFür eine gleichbleibende Molekulargewichtsverteilung

• Dimensionales KoordinatenmessgerätZur Validierung von Präzisionsteilen

• Mechanische PrüfungZug-, Biege- und Schlageigenschaften

Wichtigste Anwendungsbereiche:

Automobilbranche: Komponenten des Kraftstoffsystems, Sicherheitsgurtmechanismen, Fensterhebergetriebe, Türschließsysteme. Zu den Vorteilen zählen Kraftstoffbeständigkeit, Formstabilität und Langlebigkeit.

Industrie: Förderkettenglieder, Pumpenlaufräder, Ventilkomponenten, Lagerkäfige. Die Verschleißfestigkeit und Selbstschmierung von POM machen eine Wartung überflüssig.

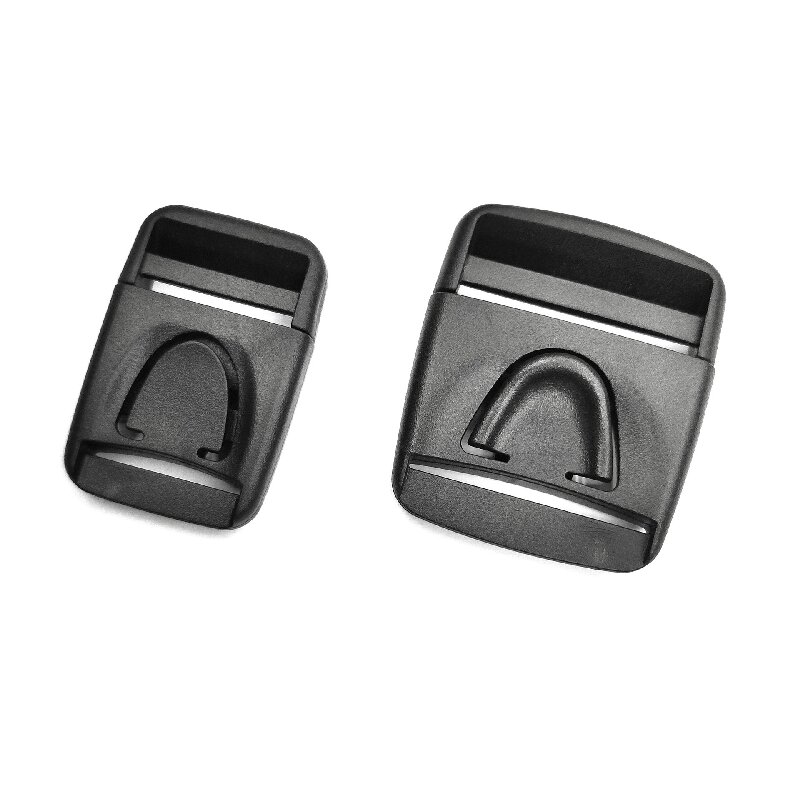

Verbraucher: Reißverschlüsse, Zahnräder von Haushaltsgeräten, Mechanismen von Schreibgeräten, Sportartikel. Geringe Reibung und Langlebigkeit verbessern das Benutzererlebnis.

Medizinisch: Arzneimittelverabreichungssysteme, Griffe für chirurgische Instrumente, Inhalatorkomponenten. Präzision und chemische Beständigkeit erfüllen die regulatorischen Anforderungen.

8. Schlussfolgerung

POM-Spritzgießen ermöglicht die Herstellung von Präzisionsbauteilen, die Metalle hinsichtlich Gewicht, Kosten und Designflexibilität übertreffen. Erfolg erfordert ein fundiertes Verständnis der Kristallinitätskontrolle, präzises Prozessmanagement und eine durchdachte Bauteilkonstruktion. Dank seiner hervorragenden mechanischen Eigenschaften, seiner natürlichen Schmierfähigkeit und Dimensionsstabilität ist POM nach wie vor das Material der Wahl für Anwendungen, die Zuverlässigkeit über Millionen von Zyklen erfordern.
