PMMA-Acryl-Spritzgussteile für transparente Komponenten

Einführung in die Acryltechnik

Polymethylmethacrylat (PMMA), allgemein bekannt als Acrylglas, gilt als Goldstandard für optische Klarheit und Witterungsbeständigkeit unter den transparenten Thermoplasten. Unsere spritzgegossenen PMMA-Komponenten bieten eine unübertroffene Lichtdurchlässigkeit, brillante Oberflächenqualität und außergewöhnliche Langlebigkeit, die ästhetische Ansprüche mit funktionaler Leistungsfähigkeit vereint. Als Material für Plexiglas und unzählige Anwendungen mit hoher Transparenz bietet PMMA eine einzigartige Kombination aus optischen Eigenschaften, UV-Beständigkeit und mechanischer Festigkeit, die es in Branchen von der Automobilbeleuchtung über Medizintechnik bis hin zur Unterhaltungselektronik unverzichtbar macht.

Im Gegensatz zu Polycarbonat, bei dem die Schlagfestigkeit im Vordergrund steht, konzentriert sich PMMA auf ein optimales optisches Erlebnis – mit Lichtdurchlässigkeitsraten von über 92 % und Trübungswerten unter 1 %. Dieses Material lässt Licht nicht nur durch, sondern lenkt, streut und verstärkt es mit minimaler Verzerrung. Bei sachgemäßer Verarbeitung erreichen PMMA-Komponenten Oberflächen, die mit poliertem Glas vergleichbar sind, und bieten gleichzeitig ein um 50 % geringeres Gewicht sowie eine deutlich höhere Schlagfestigkeit als vergleichbare Silikatmaterialien.

Unübertroffene optische und physikalische Eigenschaften

Außergewöhnliche optische Klarheit

PMMA bietet die höchste Lichtdurchlässigkeit (92–93 %) aller handelsüblichen Thermoplaste und übertrifft in manchen Anwendungen sogar optisches Glas. Mit einem Brechungsindex von 1,49 und einer Abbe-Zahl von ca. 57,2 weist PMMA minimale chromatische Aberration und Verzerrung auf und ist daher ideal für optische Präzisionsbauteile. Das Material erreicht Trübungswerte von nur 0,5 % und gewährleistet so auch in dicken Bauteilen kristallklare Sicht.

Überlegene Oberflächenhärte und Kratzfestigkeit

Mit einer Rockwell-M-Härte von 85–105 weist PMMA eine deutlich höhere Oberflächenhärte als Polycarbonat und viele andere transparente Kunststoffe auf. Diese hohe Kratzfestigkeit reduziert Oberflächenbeschädigungen bei der Handhabung und verlängert die Lebensdauer in Anwendungen, bei denen die optische Qualität erhalten bleiben muss. Spezielle Beschichtungen können diese Eigenschaft für anspruchsvolle Umgebungen weiter verbessern.

Hervorragende UV-Beständigkeit und Witterungsbeständigkeit

PMMA zeichnet sich durch eine außergewöhnliche Beständigkeit gegenüber ultravioletter Strahlung und Witterungseinflüssen aus und behält seine optischen Eigenschaften und mechanische Integrität auch nach jahrelanger Bewitterung. Im Gegensatz zu Polycarbonat benötigt PMMA für die meisten Außenanwendungen keine UV-stabilisierenden Zusätze, obwohl spezielle Typen einen verbesserten Schutz unter extremen Bedingungen bieten.

Gute mechanische Festigkeit bei sprödem Bruchverhalten

PMMA ist zwar nicht so schlagfest wie Polycarbonat, bietet aber eine gute Zugfestigkeit (48–76 MPa) und Steifigkeit (Biegemodul 2,4–3,1 GPa). Es bricht spröde und nicht duktil, was bei Anwendungen mit kontrolliertem Bruchverhalten von Vorteil sein kann. Für Anwendungen mit erhöhten Anforderungen an die Zähigkeit sind schlagzähmodifizierte Varianten erhältlich.

Hervorragende elektrische Isolationseigenschaften

Mit seiner hohen Durchschlagsfestigkeit (17–22 kV/mm) und seinem spezifischen Widerstand (10¹⁵ Ω·cm) eignet sich PMMA hervorragend als elektrischer Isolator. Diese Kombination aus elektrischen Eigenschaften und optischer Transparenz macht es wertvoll für Displayanwendungen, Kontrollleuchten und elektrische Bauteile, die eine visuelle Kontrolle erfordern.

Präzisionsfertigungsprozess

Spezialbearbeitung für optische Qualität

Die Herstellung hochwertiger PMMA-Komponenten erfordert spezialisiertes Fachwissen, um optimale optische Eigenschaften zu erzielen:

Kritische Prozessparameter:

• Feuchtigkeitsmanagement: Trocknung bei 70-80 °C (158-176 °F) für 2-4 Stunden, um einen Feuchtigkeitsgehalt von <0,03 % zu erreichen.

• Präzise Temperaturregelung: Schmelztemperaturen von 220-250 °C (428-482 °F) bei Formtemperaturen von 50-80 °C (122-176 °F)

• Flussoptimierung: Sorgfältige Konstruktion des Angusskanals und Abfüllstrategien zur Vermeidung von Fließlinien und optischen Defekten

• Stressminimierung: Kontrollierte Verpackung und Kühlung zur Minimierung innerer Spannungen, die optische Verzerrungen verursachen könnten.

Fertigung in optischer Qualität:

• Reinraumfertigungsumgebungen (ISO-Klasse 7/8) für kritische optische Anwendungen

• Hochglanzpolierte Formoberflächen (SPI A1/A2-Oberflächen) zur Erzielung optisch hochwertiger Oberflächen

• Entgasungssysteme zur Beseitigung eingeschlossener Luft und flüchtiger Stoffe

• Optische Prozessüberwachung zur Qualitätssicherung

Technische Spezifikationen und Werkstoffgüten

Umfassendes PMMA-Materialportfolio

Standard-Optikqualitäten:

• Universell einsetzbares PMMA: Ausgewogene Eigenschaften für die meisten Anwendungen

• Hochfließendes PMMA: Für dünnwandige oder komplexe Bauteile

• Hochhitzebeständiges PMMA: Mit Vicat-Erweichungspunkten bis zu 115 °C (239 °F)

• UV-filterndes PMMA: Blockiert bestimmte UV-Wellenlängen für Schutzanwendungen

Verbesserte Leistungsnoten:

• Schlagfest modifiziertes PMMA: Verbesserte Härte bei gleichzeitig guter Transparenz

• PMMA in medizinischer Qualität: USP-Klasse-VI-konforme, biokompatible Qualitäten

• Antistatisches PMMA: Für Anwendungen, die Staubbeständigkeit erfordern

• Flammhemmendes PMMA: UL94 V-0- und V-2-zertifizierte Güteklassen

• Farbiges und getöntes PMMA: Transparente, durchscheinende und deckende Farben

• Lichtstreuendes PMMA: Enthält Diffusionsmittel für eine gleichmäßige Lichtverteilung

Wichtigste Materialeigenschaften

Optische Eigenschaften:

• Lichtdurchlässigkeit: 92-93% (für klare Qualitäten)

• Brechungsindex: 1,49

• Dunst: 0,5–2,0 %

• Gelber Index: <1,5 (Anfangswert)

Mechanische Eigenschaften:

• Zugfestigkeit: 48-76 MPa

• Biegemodul: 2,4–3,1 GPa

• Schlagzähigkeit (Kerbschlagzähigkeit nach Izod): 15-25 J/m²

• Rockwell-Härte: M85-M105

Thermische Eigenschaften:

• Glasübergangstemperatur: 105 °C (221 °F)

• Wärmeableittemperatur: 85-105°C bei 1,8 MPa (185-221°F)

• Dauerbetriebstemperatur: 80-95°C (176-203°F)

• Wärmeausdehnungskoeffizient: 50-90 × 10⁻⁶/K

Designfähigkeiten und Anwendungslösungen

Entwicklung für optische Leistung

Unser Ingenieurteam ist auf die Entwicklung von PMMA-Komponenten spezialisiert, die das Lichtmanagement optimieren:

Optische Designmerkmale:

• Fresnel-Linsen und lichtleitende Elemente

• Prismatische Oberflächen zur kontrollierten Lichtverteilung

• Linsenarrays und mikrooptische Merkmale

• Lichtleiter- und Wellenleiterstrukturen

• Reflektierende und brechende optische Elemente

Überlegungen zur Tragwerksplanung:

• Gleichmäßige Wandstärke (typischerweise 2–6 mm) für optische Konsistenz

• Großzügige Radien (mindestens 1,5 mm) zur Vermeidung von Spannungskonzentrationen

• Entformungsschrägen (1-3°) für zuverlässiges Entformen

• Strategische Platzierung der Tore zur Minimierung sichtbarer Strömungslinien

Umfassende Branchenanwendungen

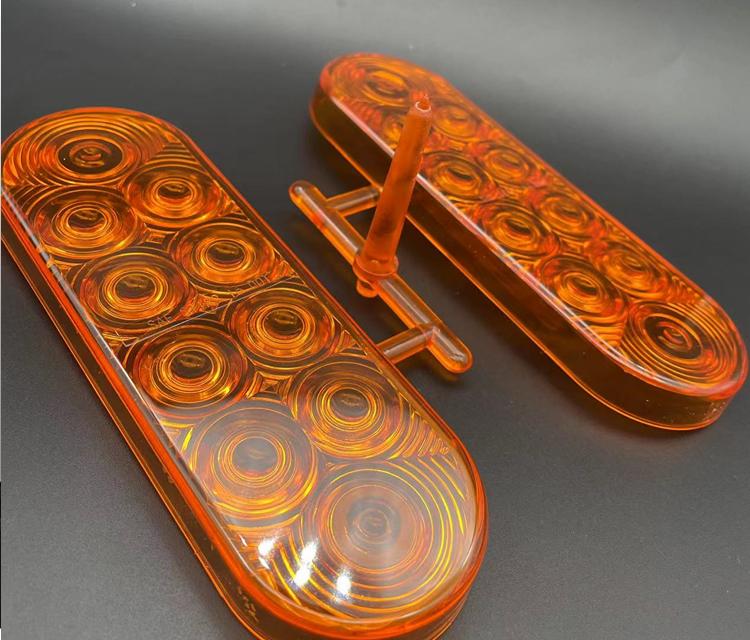

Fahrzeugbeleuchtung:

• Rücklichtgläser und Reflektoren

• Innenbeleuchtungsabdeckungen und Lichtleiter

• Instrumentencluster-Linsen

• Komponenten des Tagfahrlichts (DRL)

Beleuchtung und Beleuchtung:

• LED-Diffusoren und Linsen

• Leuchten und Leuchtenkomponenten

• Lichtleiter für randbeleuchtete Displays

• Dekorative Beleuchtungselemente

Unterhaltungselektronik:

• Sichtfenster und Abdecklinsen

• Touchpanel-Schnittstellen

• Zierleisten und Logos

• Objektivdeckel

Medizin und Gesundheitswesen:

• Fenster des Diagnosegeräts

• Gehäuse für medizinische Instrumente

• Komponenten von zahnärztlichen Geräten

• Komponenten von Laborgeräten

Beschilderung und Displays:

• Verkaufsdisplays

• Ausstellungs- und Messekomponenten

• Ladenbeschilderung und Ladeneinrichtungen

• Museumsvitrinen

Gebäude und Architektur:

• Oberlicht- und Gewächshauspaneele

• Badezimmerarmaturen und Accessoires

• Dekorative Trennwände und Paneele

• Schutzbarrieren und -einrichtungen

Qualitätssicherung und optische Prüfung

Umfassende optische Prüfung

• Lichtdurchlässigkeit und Dunst: Gemäß ASTM D1003 unter Verwendung von Spektralphotometern

• Brechungsindexmessung: Verwendung von Abbe-Refraktometern

• Oberflächenqualitätsprüfung: Visuelle Inspektion unter kontrollierten Lichtverhältnissen

• Doppelbrechungsanalyse: Nutzung von polarisiertem Licht zur Erkennung innerer Spannungen

• Farbmessung: Spektralphotometrische Analyse bis ΔE < 1,0

Mechanische und Umweltprüfung

• Witterungsbeständigkeit: Xenon-Bogen- und QUV-Prüfungen gemäß ASTM-Standards

• Aufprallprüfung: Fallprüfung mit Pfeilen unterschiedlicher Höhe für dünne Bleche und Bauteile

• Chemische Beständigkeit: Expositionsprüfung gegenüber Reinigungsmitteln und Umweltchemikalien

• Thermische Zyklen: Leistungsvalidierung über verschiedene Temperaturbereiche

Branchenzertifizierungen

• Qualitätsmanagement nach ISO 9001:2015

• ISO 14001:2015 Umweltmanagement

• UL-Anerkennung für elektrische und Beleuchtungskomponenten

• FDA-Konformität gemäß 21 CFR für Lebensmittelkontaktanwendungen

• USP Klasse VI für medizinische Anwendungen

• RoHS, REACH und Proposition 65 Einhaltung

Oberflächenbehandlungen und verbesserte Leistung

Optische Beschichtungen und Behandlungen

• Antireflexbeschichtungen: Mehrschichtbeschichtungen reduzieren die Oberflächenreflexion auf <1%

• Kratzfeste Beschichtungen: Harte Beschichtungen erhöhen die Oberflächenhärte auf 8H+ Bleistifthärte.

• Antibeschlagbeschichtungen: Permanente hydrophile Beschichtungen verhindern Kondensation

• Leitfähige Beschichtungen: Transparente leitfähige Oxide für Touch-Funktionalität

Dekorative und funktionale Oberflächen

• Malerei und Druckgrafik: Siebdruck, Tampondruck und Sprühlackierung

• Metallisierung: Vakuummetallisierung für dekorative oder reflektierende Anwendungen

• Texturanwendung: Formtexturierung zur Lichtstreuung oder für dekorative Effekte

• Lasermarkierung und -gravur: Dauerhafte Kennzeichnung zur Identifizierung oder Dekoration

Sekundäre Operationen

• Präzisionsbearbeitung: CNC-Fräsen, Drehen und Polieren

• Thermoformen: Für große, gebogene Bauteile aus Blech

• Bindung: Lösungsmittelschweißen und Kleben für die Montage

• Flammenpolieren: Zur Kantenbearbeitung und optischen Optimierung

Technischer Support und Anpassungsdienste

Anwendungsspezifische Lösungen

Unser Ingenieurteam bietet umfassende Unterstützung während des gesamten Entwicklungsprozesses:

Designoptimierung:

• Optische Simulation für Lichtmanagementanwendungen

• Moldflow-Analyse zur Optimierung der Angussplatzierung und Füllleistung

• Spannungsanalyse zur Vermeidung optischer Verzerrungen

• Analyse der fertigungsgerechten Konstruktion (DFM)

Leitfaden zur Materialauswahl:

• Optische Anforderungen und mechanische Anforderungen in Einklang bringen

• Empfehlungen zur UV- und Witterungsbeständigkeit

• Planung des Weges zur Einhaltung regulatorischer Vorschriften

• Kosten-Leistungs-Optimierung

Prototyping und Entwicklung

• Schnelles Prototyping: Transparente Stereolithographie (SLA)-Bauteile zur Konzeptvalidierung

• Brückenwerkzeuge: Kleinserien-Spritzgießen für Funktionstests

• Optische Prototypenerstellung: Prüfmuster für optische Leistungstests

• Vorserienmuster: Vollständige Material- und Prozessvalidierung

Produktionskapazitäten

• Fertigung in optischer Qualität: Spezielle Reinraum-Produktionslinien

• Hochpräzisionsformung: Toleranzen von ±0,05 mm für optische Komponenten

• Volumenskalierbarkeit: Von Hunderten bis zu Millionen von Teilen jährlich

• Globale Qualitätskonstanz: Standardisierte Prozesse in allen Produktionsstätten

Nachhaltigkeit und Umweltaspekte

Umweltleistung

• Recyclingfähigkeit: PMMA kann mechanisch zu hochwertigem Mahlgut recycelt werden.

• Chemisches Recycling: Kann zur Wiederverwertung im geschlossenen Kreislauf wieder in Monomere depolymerisiert werden.

• Geringerer Energieverbrauch bei der Verarbeitung: Im Vergleich zur Glasherstellung

• Leichtbau: 50 % leichter als Glas bei gleicher optischer Leistung

Initiativen für nachhaltige Fertigung

• Recyclingprogramme

• Energieeffiziente Verarbeitungstechnologien

• Geschlossene Wasserkühlkreisläufe

• Nachhaltige Rohstoffbeschaffung

• Programme zur Reduzierung des CO2-Fußabdrucks

Kontaktieren Sie unsere Spezialisten für optische Materialien. Wir beraten Sie gerne, wie PMMA-Komponenten Ihrem nächsten Projekt kristallklare Transparenz, Langlebigkeit und optimale optische Leistung verleihen können. Fordern Sie optische Muster, Materialdatenblätter an oder vereinbaren Sie einen technischen Beratungstermin, um die Möglichkeiten von Acryl für Ihre spezifischen Anwendungsanforderungen zu erkunden.
