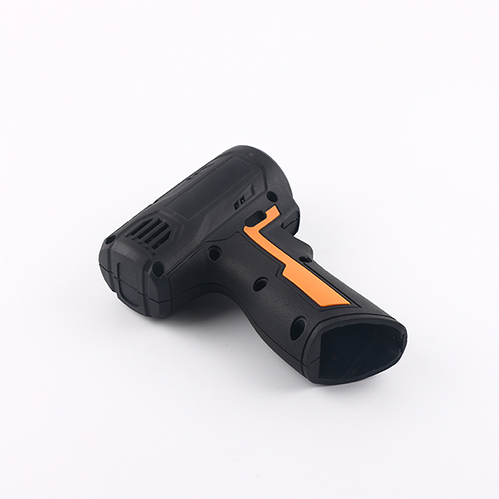

TPU/TPE-Umspritzteile für kundenspezifische Kunststoffkomponenten

Einführung in die Soft-Touch-Umspritztechnologie

Das Umspritzen von thermoplastischem Polyurethan (TPU) und thermoplastischem Elastomer (TPE) stellt die höchste Stufe der funktionalen Designintegration dar. Es vereint die strukturelle Festigkeit von Hartkunststoffen mit dem haptischen Komfort, der Griffigkeit und der Flexibilität von Elastomeren. Unser fortschrittliches Zweikomponenten-Spritzgießverfahren (2K) ermöglicht die Herstellung dauerhaft verbundener Bauteile, bei denen Soft-Touch-Oberflächen, Dichtungselemente und stoßdämpfende Komponenten in einem einzigen, automatisierten Fertigungszyklus integral auf starre Substrate aufgebracht werden. Diese hochentwickelte Technologie eliminiert sekundäre Klebevorgänge und bietet gleichzeitig überlegene Leistung, erhöhte Langlebigkeit und eine herausragende Ästhetik.

Durch Umspritzen werden gewöhnliche Kunststoffteile in Premiumprodukte verwandelt, die sich im Wettbewerbsumfeld abheben. Ob ergonomische Werkzeuggriffe zur Reduzierung von Ermüdungserscheinungen, wasserdichte Dichtungen für Elektronikgehäuse oder vibrationsdämpfende Komponenten für die Automobilindustrie – unsere TPU/TPE-Umspritztechnologie bietet innovative Lösungen, die mit herkömmlichen Montageverfahren nicht zu erreichen sind. Wenn Ihr Design mehr als nur Kunststoff erfordert – wenn es Haptik, Funktion und Finesse braucht –, ist Umspritzen die optimale Lösung.

Materialeigenschaften und Vorteile

Überlegene Haftungsleistung

Unser Umspritzverfahren erzeugt Verbindungen auf molekularer Ebene zwischen dem Substrat und den Umspritzmaterialien, die deutlich stärker sind als Klebeverbindungen oder mechanische Verbindungen. TPU bildet ausgezeichnete chemische Bindungen mit Materialien wie PC, ABS, PC/ABS und PA, während spezielle TPE-Typen eine sichere Verbindung mit PP- und PE-Substraten eingehen, die für andere Elastomere eine Herausforderung darstellen.

Verbesserte Ergonomie und Benutzererfahrung

Durch die Soft-Touch-Umspritzung werden funktionale Bauteile in komfortable, benutzerfreundliche Produkte verwandelt. Die elastische Oberfläche bietet folgende Vorteile:

• Verringerte Handermüdung bei längerer Nutzung

• Verbesserter Grip bei Nässe, Trockenheit oder Ölverschmutzung

• Wärmedämmung gegen heiße oder kalte Untergründe

• Angenehmes haptisches Feedback, das die wahrgenommene Qualität steigert

Außergewöhnliche Langlebigkeit und Leistung

Umspritzte Bauteile weisen eine überlegene Beständigkeit gegenüber Folgendem auf:

• Aufprall und Schock: Elastomerschichten absorbieren und dissipieren Energie

• Abrieb und Verschleiß: TPU bietet außergewöhnliche Kratz- und Abriebfestigkeit

• Umweltfaktoren: UV-stabilisierte Sorten behalten ihre Eigenschaften im Freien

• Chemikalienbelastung: Beständig gegen Öle, Fette und viele Lösungsmittel

Integrierte Funktionalität

Durch Umspritzen werden mehrere Funktionen in einzelnen Bauteilen ermöglicht:

• Wasserdichte Dichtungen und Dichtungsringe sind in die Gehäuse integriert.

• Merkmale zur Vibrations- und Geräuschdämpfung

• Rutschfeste Oberflächen an Griffen und Bedienelementen

• Dekorative Elemente mit Soft-Touch-Akzenten

• Schutzpuffer und Eckenschutz

Gestaltungsfreiheit und ästhetische Aufwertung

Das Umspritzverfahren ermöglicht Folgendes:

• Komplexe Geometrien mit nahtlosen Übergängen

• Mehrfarbige Designs ohne Lackierung oder Montage

• Strukturierte Oberflächen für bessere Griffigkeit oder ansprechendere Optik

• Markendifferenzierung durch einzigartige haptische Erlebnisse

• Beseitigung sichtbarer Trennlinien auf fertigen Oberflächen

Herstellungsprozess

Unser Umspritzverfahren nutzt modernste Technologie und präzise Ingenieurskunst:

Zweikomponenten-Spritzgießverfahren (2K):

1. Erster Schuss: Das starre Substrat wird in der ersten Kavität geformt.

2. Formdrehung: Die Form dreht sich um 180° und überträgt das Substrat in den zweiten Formhohlraum.

3. Zweiter Schuss: Das TPU oder TPE wird auf das Substrat aufgespritzt und bildet so eine dauerhafte Verbindung.

4. Auswurf: Das vollständig umspritzte Teil wird ausgeworfen und ist sofort einsatzbereit.

Materialverträglichkeitstechnik:
Wir stimmen Substrat- und Umspritzmaterialien wissenschaftlich aufeinander ab, basierend auf:

• Chemische Kompatibilität für optimale Haftung

• Thermische Eigenschaften zur Vermeidung von Verformung oder Spannungen

• Mechanische Eigenschaften für die beabsichtigte Leistung

• Verarbeitungsparameter für die Fertigungseffizienz

Präzisionsprozesssteuerung:

• Separate Temperaturregelung für Substrat- und Umspritzmaterialien

• Präzises Timing zwischen erstem und zweitem Schuss

• Optimierte Einspritzgeschwindigkeiten und -drücke

• Kontrollierte Formtemperaturen für jedes Material

• Automatisierte Qualitätsüberwachung während des gesamten Zyklus

Erweiterte Ausstattungsmerkmale:

• Mehrkomponenten-Spritzgießmaschinen mit separaten Spritzeinheiten

• Rotations- oder Shuttle-Formsysteme für präzise Ausrichtung

• Reinraumkapazitäten für medizinische und elektronische Komponenten

• Robotergestützte Teilehandhabung für gleichbleibende Qualität

• Echtzeit-Prozessüberwachung und Datenerfassung

Technische Spezifikationen

Materialoptionen:

Starre Substratmaterialien:

• Polycarbonat (PC) und PC/ABS-Mischungen

• Acrylnitril-Butadien-Styrol (ABS)

• Polyamid (Nylon - PA6, PA66, einschließlich glasfaserverstärkter Polyamide)

• Polypropylen (PP) - mit speziellen Bindemitteln TPEs

• Polyethylen (PE) - mit kompatiblen TPE-Formulierungen

• Acryl (PMMA) und andere technische Thermoplaste

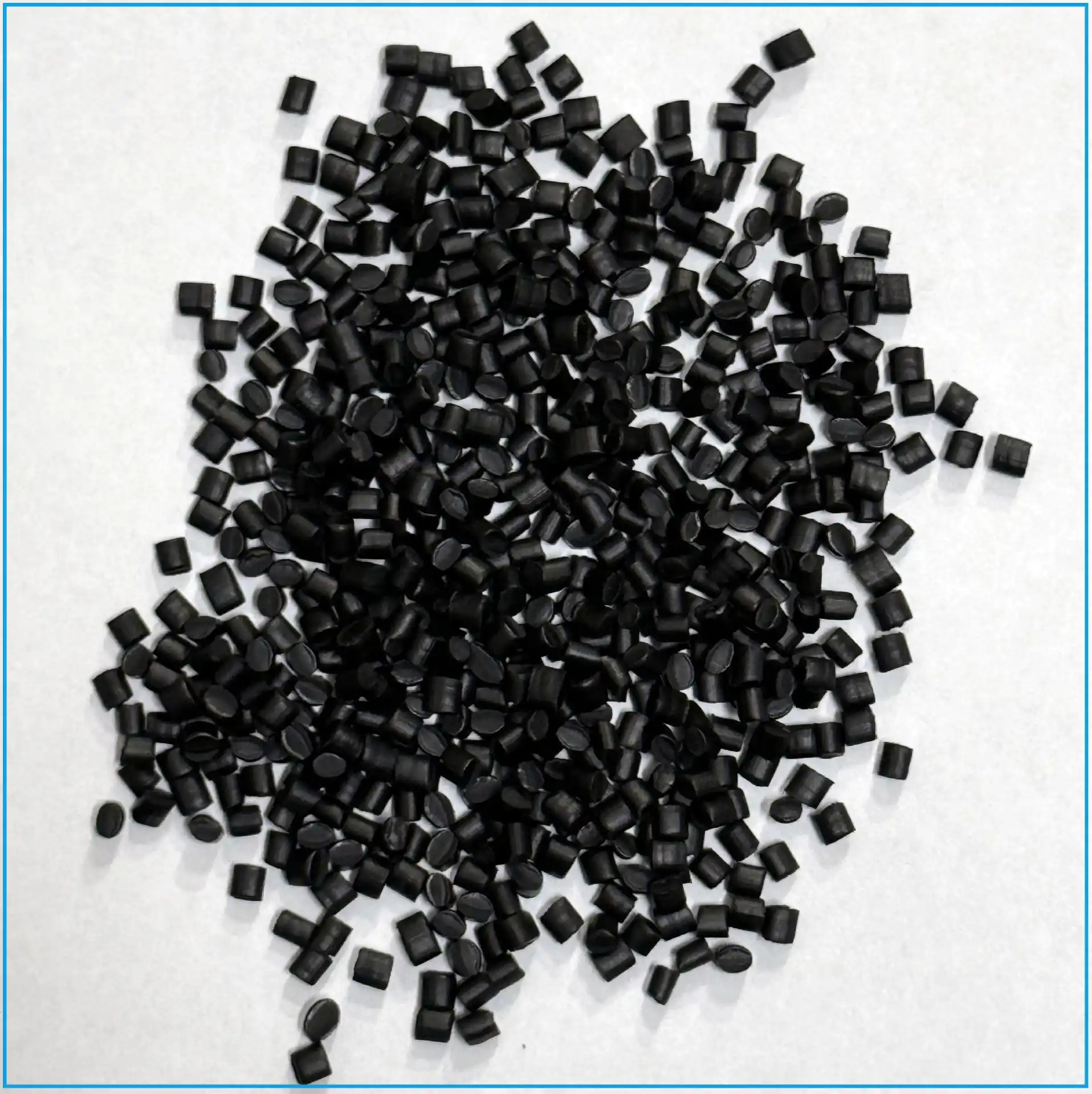

Umspritzelastomermaterialien:

TPU-Qualitäten (Thermoplastisches Polyurethan):

• Shore-Härte: 60A bis 80D

• Aromatisches TPU: Hervorragende mechanische Eigenschaften, gute Chemikalienbeständigkeit

• Aliphatisches TPU: Hervorragende UV-Beständigkeit, vergilbt nicht

• TPU in medizinischer Qualität: USP Klasse VI, ISO 10993-konform

• Transparentes TPU: Für durchsichtige Anwendungen

• FDA-konformes TPU: Für Anwendungen mit Lebensmittelkontakt

TPE/TPR (Thermoplastisches Elastomer/Kautschuk)-Qualitäten:

• Shore-Härte: 10 A bis 95 A

• Styrol-Blockcopolymere (SBC): Kostengünstig, gute Flexibilität

• Thermoplastische Vulkanisate (TPV): Gummiartiges Gefühl, ausgezeichnete Kompressionseinstellung

• Thermoplastische Polyolefine (TPO): Zum Verkleben mit PP-Substraten

• Medizinisches und lebensmitteltaugliches TPE: Phthalatfreie, konforme Formulierungen

Typische Eigenschaften:

TPU-Umspritzungseigenschaften (Shore 85A):

• Zugfestigkeit: 25-50 MPa

• Bruchdehnung: 400–600 %

• Weiterreißfestigkeit: 60-120 kN/m

• Druckverformungsrest (22 Std. bei 70 °C): 25–45 %

• Betriebstemperatur: -40 °C bis 80 °C (bis zu 120 °C für spezielle Sorten)

Bindungsfestigkeitsleistung:

• Haftfestigkeit zwischen Substrat und Umspritzung: 15-40 N/mm (materialabhängig)

• Versagensmodus: Typischerweise Substrat- oder Umspritzungsversagen vor Haftungsversagen.

• Umweltbeständigkeit: Die Haftung bleibt auch bei Temperaturwechseln und Feuchtigkeitseinwirkung erhalten.

Gestaltungsrichtlinien:

• Umspritzungsdicke: Mindestens 0,5 mm, typisch 1,0–2,5 mm

• Hinterschnitte für mechanische Verriegelung: 0,25–0,5 mm empfohlen

• Übergangsdesign: Graduelle Übergänge verhindern Stresskonzentration

• Anforderungen an die Belüftung: Entscheidend für die vollständige Füllung und die Haftungsqualität

• Torstandorte: Strategisch platziert, um Durchfluss und Haftung zu optimieren

Designfähigkeiten und Anwendungen

Durch Umspritzen ermöglichte Designmerkmale:

Mechanische Verriegelungsmerkmale:

• Durchgangslöcher und Fenster in Substraten

• Hinterschnitte und Schwalbenschwanzverbindungen

• Strukturierte Substratoberflächen für verbesserte Haftung

• Gerippte und genutete Schnittstellen

Funktionale Integration:

• In Gehäuse integrierte Dichtlippen und Dichtungen

• Soft-Touch-Tasten und Bedienoberflächen

• Rutschfeste Muster und Texturen

• Schwingungsdämpfende Lager und Isolatoren

• Schutzpuffer und Kantenschutz

Ästhetische Verbesserungen:

• Mehrfarbige Designs ohne Lackierung

• Markenlogos und Grafiken aus kontrastierenden Materialien

• Sanfte, nahtlose Übergänge zwischen den Materialien

• Luxuriöse, weiche Oberflächen

• Benutzerdefinierte Texturen und Muster

Branchenanwendungen:

Unterhaltungselektronik:

• Smartphone-Hüllen mit Soft-Touch-Griff

• Schutzhüllen für Tablets und Laptops

• Armbänder und Schnittstellen für tragbare Geräte

• Kopfhörer- und Ohrhörergehäuse

• Griffe und Tasten für Gamecontroller

Werkzeuge und Ausrüstung:

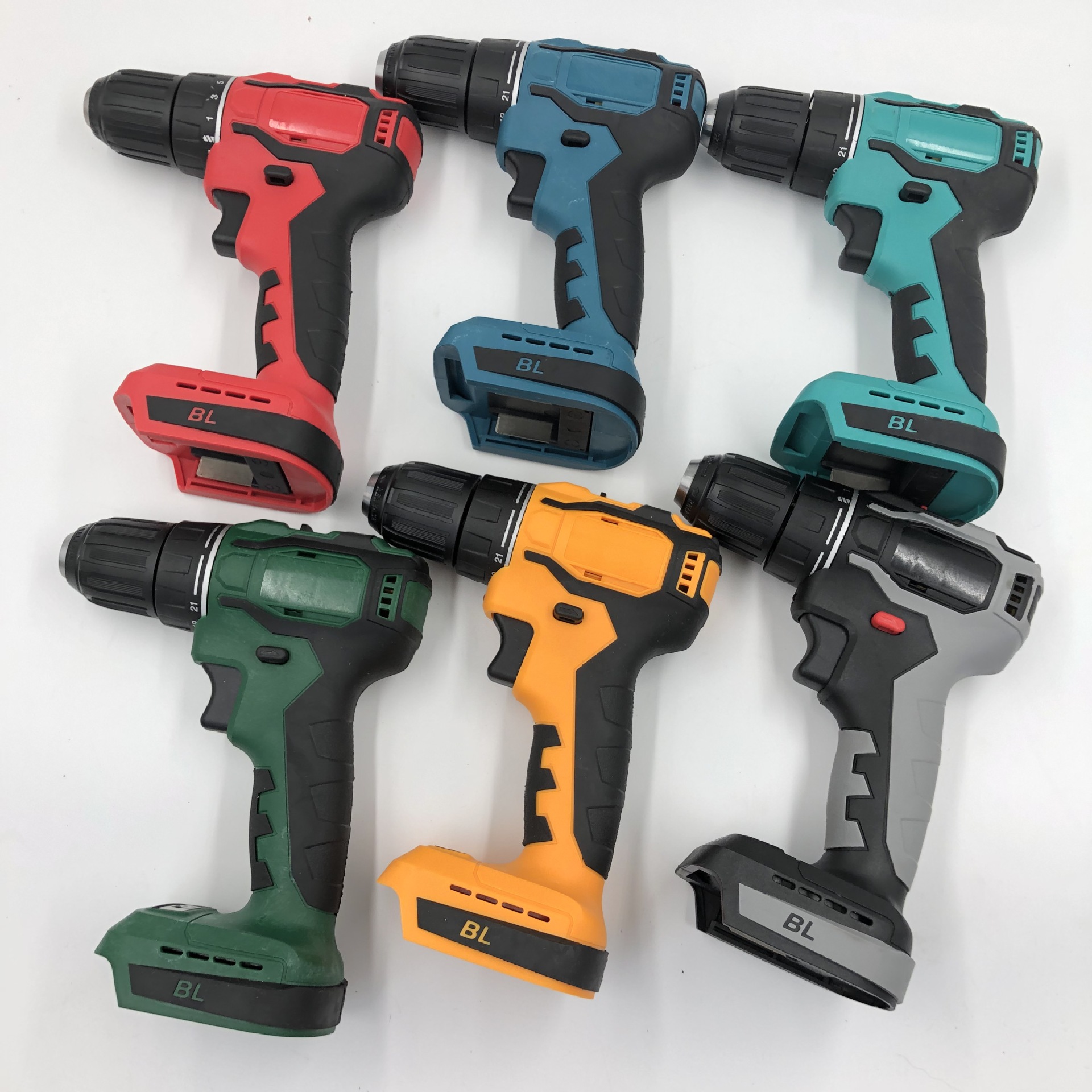

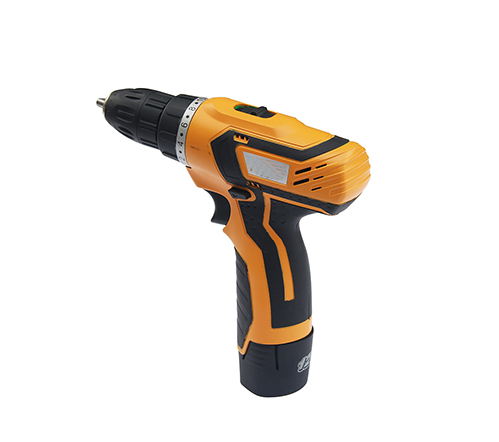

• Griffe und Handstücke für Elektrowerkzeuge

• Komfortgriffe für Handwerkzeuge

• Griffe für chirurgische und zahnärztliche Instrumente

• Griffe für Sportgeräte (Golfschläger, Tennisschläger)

• Kamera- und Fernglasgriffe

Automobilkomponenten:

• Innenausstattung und Bedienknöpfe

• Lenkradgriffe und -akzente

• Schaltknäufe und Handbremshebel

• Konsolen- und Dashboard-Komponenten

• Schlüsselanhänger und Fernbedienungen

Medizinprodukte:

• Ergonomische Griffe für chirurgische Instrumente

• Griffe und Schnittstellen für Diagnosegeräte

• Gehäuse für tragbare medizinische Geräte

• Vom Patienten gehandhabte Ausrüstung

• Einweg-Gerätekomponenten mit weichen Dichtungen

Industrieprodukte:

• Bedienfeldschnittstellen und Tasten

• Griffe für Maschinen und Geräte

• Zugentlastungen und Manschetten für Steckverbinder

• Abgedichtete Gehäuse für den Außeneinsatz

• Schwingungsisolierte Montagekomponenten

Konsumgüter:

• Zahnbürsten- und Rasierergriffe

• Griffe für Küchenutensilien

• Kosmetikverpackungen und Applikatoren

• Flaschenverschlüsse und Spender

• Produktkomponenten für Kinder

Qualitätssicherung und Prüfung

Unser umfassendes Qualitätsprogramm gewährleistet gleichbleibende und zuverlässige umspritzte Bauteile:

Prüfung der Haftfestigkeit:

• 90°- und 180°-Schältests gemäß ASTM-Normen

• Gitterschnitt-Haftungsprüfung

• Thermische Zyklen- und Thermoschockprüfung

• Umweltexpositionsprüfung (Luftfeuchtigkeit, UV-Strahlung, Chemikalien)

Material- und Prozessvalidierung:

• Rheologische Analyse zur Bestimmung der Fließkompatibilität

• DSC-Analyse zur Überprüfung der thermischen Eigenschaften

• FTIR-Spektroskopie zur Materialidentifizierung

• Prozessfähigkeitsstudien (Cpk-Analyse)

Prüfung des fertigen Teils:

• Dimensionsprüfung mittels Koordinatenmessgerät und optischen Komparatoren

• Funktionsprüfung von Dichtungen, Knöpfen und beweglichen Teilen

• Dauerhaftigkeitsprüfung (Betätigungszyklen, Verschleißfestigkeit)

• Ästhetische Prüfung auf Farbe, Textur und Oberflächenqualität

Branchenzertifizierungen:

• Qualitätsmanagementsystem nach ISO 9001:2015

• IATF 16949:2016 für Automobilkomponenten

• ISO 13485:2016 für Medizinprodukte

• UL-Anerkennung für elektrische Komponenten

• FDA 21 CFR-Konformität für die entsprechenden Qualitätsstufen

• Einhaltung von RoHS, REACH und Proposition 65

Nachhaltigkeitsvorteile

Umweltvorteile des Umspritzens:

• Materialeffizienz: Erspart Klebstoffe, Befestigungsmittel und Nachbearbeitungsschritte.

• Abfallvermeidung: Die Fertigung in einem einzigen Prozess reduziert Ausschuss und Energieverbrauch.

• Demontagegerechte Konstruktion: Bestimmte Materialkombinationen ermöglichen die Trennung und das Recycling.

• Verlängerte Produktlebensdauer: Die verbesserte Haltbarkeit reduziert die Austauschhäufigkeit

• Leichtbau: Oft leichter als herkömmliche Mehrkomponenten-Baugruppen

Nachhaltige Materialoptionen:

• Biobasierte TPU-Typen aus erneuerbaren Ressourcen

• TPEs mit Recyclinganteil

• Phthalatfreie, schwermetallfreie Formulierungen

• REACH- und RoHS-konforme Materialien

• Kombinationen aus recycelbaren Materialien

Fertigungseffizienz:

• Reduzierter Energieverbrauch im Vergleich zur Mehrprozessfertigung

• Geringerer CO2-Fußabdruck durch Wegfall des Transports zwischen den Prozessen

• Optimierter Materialeinsatz durch präzise Schusssteuerung

• Geschlossene Prozesssteuerung zur Minimierung von Ausschuss

Mehrwertdienste und Anpassung

Design- und Entwicklungsunterstützung:

• Materialauswahl und Kompatibilitätsanalyse

• DFM-Beratung (Design for Manufacturability)

• Moldflow-Analyse für Substrat und Umspritzung

• Prototypenentwicklung mit serienäquivalenten Materialien

• Entwicklung von Test- und Validierungsprogrammen

Prototyping-Optionen:

• 3D-gedruckte Prototypen mit Multimaterialfähigkeiten

• Kleinserienproduktion für Markttests

• Funktionale Prototypen für Benutzertests

• Farb- und Texturmuster zur ästhetischen Genehmigung

Sekundäre Operationen:

• Lasermarkierung und -gravur

• Präzises Trimmen und Entgraten

• Montage mit anderen Komponenten

• Verpackungs- und Konfektionierungsdienste

• Qualitätsprüfung und Dokumentation

Technische Partnerschaft:

Unser Ingenieurteam arbeitet eng mit den Kunden zusammen durch:

• Frühe Einbindung in die Entwurfsphasen

• Regelmäßige Projektbesprechungen

• Transparente Kommunikation und Berichterstattung

• Initiativen zur kontinuierlichen Verbesserung

• Nachprojektbewertung und -optimierung

Warum sollten Sie sich für unsere Umspritzungsdienstleistungen entscheiden?

Nachgewiesene Expertise: Mit über 20 Jahren Erfahrung im Bereich Mehrkomponenten-Spritzgießen haben wir Tausende von Umspritzprojekten in unterschiedlichsten Branchen erfolgreich realisiert.

Technische Exzellenz: Unser Ingenieurteam umfasst Materialwissenschaftler, Verfahrenstechniker und Werkzeugspezialisten, die die Feinheiten des Umspritzens verstehen.

Fortschrittliche Technologie: Wir investieren in hochmoderne Mehrkomponenten-Spritzgießmaschinen, Präzisionswerkzeuge und fortschrittliche Überwachungssysteme.

Qualitätsverpflichtung: Unsere Null-Fehler-Mentalität und unsere strengen Qualitätssysteme gewährleisten gleichbleibend zuverlässige Komponenten, die genau Ihren Spezifikationen entsprechen.

Innovationsfokus: Wir erforschen kontinuierlich neue Materialien, Verfahren und Anwendungen, um unseren Kunden innovative Lösungen anbieten zu können.

Globale Erfahrung, lokaler Service: Während wir internationale Märkte bedienen, bieten wir reaktionsschnellen, individuellen Service und technischen Support.

Zuverlässigkeit der Lieferkette: Wir pflegen strategische Partnerschaften mit führenden Materiallieferanten und setzen robuste Bestandsverwaltungssysteme ein.

Starten Sie Ihr Umspritzprojekt

Kontaktieren Sie noch heute unsere Spezialisten für Umspritzung. Kontaktieren Sie uns, um Ihre Anwendungsanforderungen zu besprechen, Materialmuster anzufordern oder eine Präsentation unserer Leistungsfähigkeit zu vereinbaren. Wir helfen Ihnen dabei, herauszufinden, wie TPU/TPE-Umspritzung die Funktionalität, Ästhetik und den Wert Ihres Produkts steigern kann.

Verwandeln Sie Ihre Designs durch die nahtlose Integration weicher und harter Materialien. Von der Konzeption bis zur Serienproduktion bieten wir Ihnen umfassende Umspritzungslösungen, die gewöhnliche Bauteile in außergewöhnliche Produkte verwandeln.
