PEEK-Hochtemperatur-Spritzgussteile

Definition des Goldstandards bei Hochleistungspolymeren

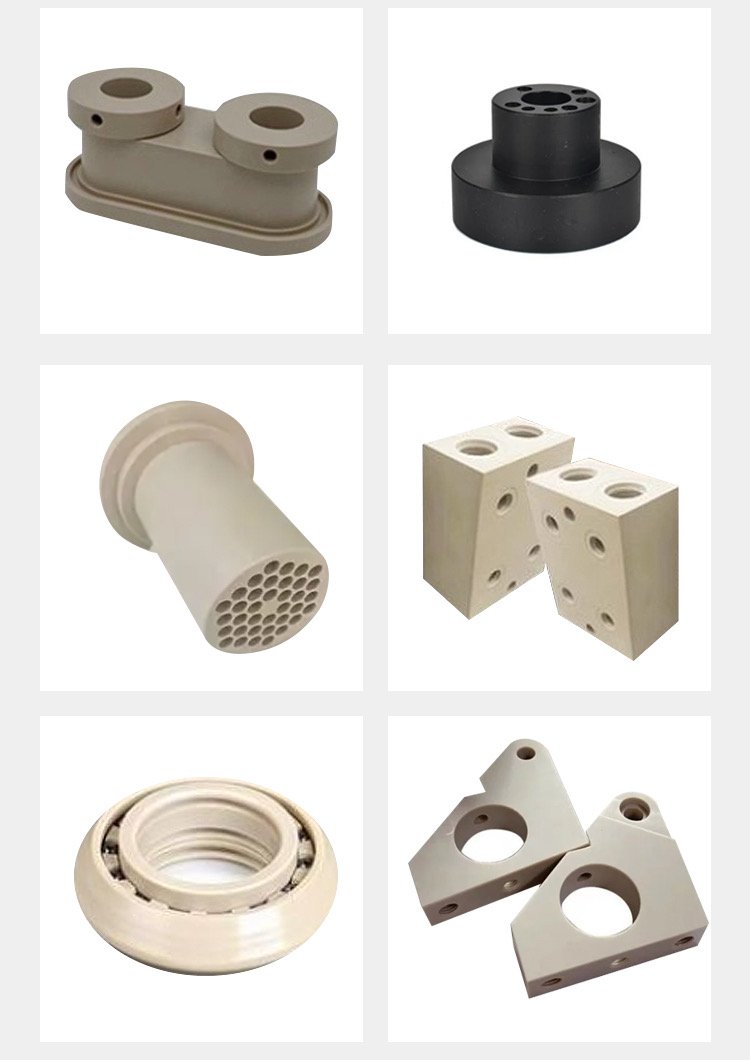

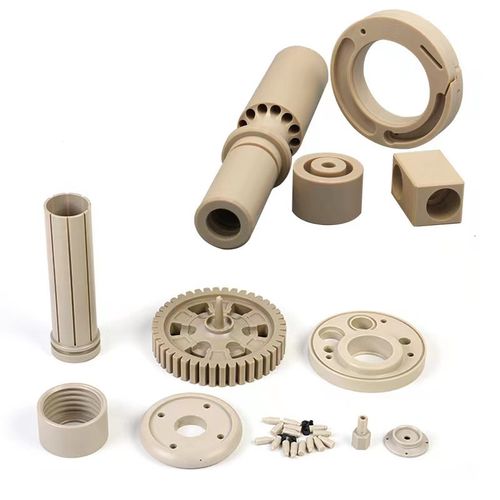

Polyetheretherketon (PEEK) stellt die Speerspitze der Hochleistungsthermoplaste dar und wurde für den Einsatz in Umgebungen entwickelt, in denen herkömmliche Materialien versagen. Unsere PEEK-Spritzgussteile bieten unübertroffene Leistung in den anspruchsvollsten thermischen, mechanischen und chemischen Umgebungen der Luft- und Raumfahrt-, Medizin-, Energie- und Halbleiterindustrie. Als teilkristalliner Thermoplast aus der Familie der Polyaryletherketone (PAEK) behält PEEK seine außergewöhnlichen Eigenschaften bei Dauertemperaturen bis zu 260 °C und bietet gleichzeitig eine mit Spezialmetallen vergleichbare chemische Beständigkeit.

Die einzigartige Molekularstruktur von PEEK – bestehend aus einem Gerüst aus aromatischen Ringen, die durch Keton- und Ethergruppen verbunden sind – bietet eine außergewöhnliche Kombination von Eigenschaften, die typischerweise Metallen zugeschrieben werden: ein hohes Festigkeits-Gewichts-Verhältnis, hervorragende Verschleißfestigkeit und inhärente Flammwidrigkeit ohne Halogenzusätze. Diese Eigenschaften machen PEEK zum bevorzugten Werkstoff für unternehmenskritische Anwendungen, bei denen Zuverlässigkeit unerlässlich ist und ein Ausfall gravierende Folgen hat.

Unübertroffene Materialeigenschaften für extreme Anwendungen

Außergewöhnliche Wärmeleistung

PEEK ist bei Temperaturen bis zu 260 °C (500 °F) dauerhaft einsetzbar und kann kurzzeitig Temperaturen bis zu 310 °C (590 °F) standhalten. Das Material behält seine mechanischen Eigenschaften über den gesamten Temperaturbereich bei, übertrifft alle herkömmlichen Thermoplaste und ist mit vielen Metallen vergleichbar. Dank seiner Glasübergangstemperatur von 143 °C (289 °F) und seines Schmelzpunkts von 343 °C (649 °F) eignet es sich für Umgebungen, in denen andere Polymere erweichen oder sich zersetzen würden.

Überlegene mechanische Festigkeit und Stabilität

Selbst bei hohen Temperaturen behält PEEK seine beeindruckenden mechanischen Eigenschaften mit einer Zugfestigkeit von 90–100 MPa und einem Biegemodul von 3,6–4,0 GPa. Kohlenstofffaserverstärkte Varianten steigern diese Werte auf über 200 MPa Zugfestigkeit und über 15 GPa Biegemodul und erreichen damit Werte, die mit einigen Aluminiumlegierungen vergleichbar sind, bei gleichzeitiger Gewichtsreduzierung von 70 %.

Hervorragende Beständigkeit gegenüber Chemikalien und Strahlung

PEEK weist eine außergewöhnliche Beständigkeit gegenüber einer Vielzahl von Chemikalien auf, darunter Säuren, Basen, Kohlenwasserstoffe und Wasserdampf. Es widersteht Gammastrahlung und Elektronenstrahlsterilisation und eignet sich daher ideal für medizinische und nukleare Anwendungen. Im Gegensatz zu Metallen ist PEEK vollständig immun gegen galvanische Korrosion.

Hervorragende Verschleiß- und Reibungseigenschaften

Dank seiner natürlichen Schmierfähigkeit und hervorragenden Beständigkeit gegen abrasiven Verschleiß eignet sich PEEK hervorragend für Lager- und Dichtungsanwendungen. In Kombination mit internen Schmierstoffen wie PTFE, Graphit oder Kohlenstofffasern lässt sich der Reibungskoeffizient auf ein Niveau senken, das mit dem von ölgetränkten Bronzelagern vergleichbar ist.

Inhärente Flammwidrigkeit und geringe Rauchentwicklung

PEEK erreicht die UL94 V-0-Flammschutzklasse ohne halogenierte Zusätze und erzeugt bei Flammenkontakt nur minimal Rauch und giftige Gase. Diese Eigenschaften machen es unverzichtbar für die Luft- und Raumfahrt, den öffentlichen Nahverkehr und andere Anwendungen mit strengen Brandschutzanforderungen.

Fortschrittliche Fertigung mit Präzisionstechnik

Modernste Verarbeitungstechnologie

Die Herstellung von PEEK-Komponenten erfordert aufgrund der hohen Verarbeitungstemperaturen spezielle Fachkenntnisse und Ausrüstung:

Kritische Prozessparameter:

• Extremtemperaturverarbeitung: Zylindertemperaturen von 350-400°C (662-752°F) und Kokillentemperaturen von 160-200°C (320-392°F)

• Präzise Feuchtigkeitsregulierung: Trocknung bei 150 °C (302 °F) für mindestens 3 Stunden, um einen Feuchtigkeitsgehalt unter 0,02 % zu erreichen.

• Fortschrittliche Werkzeuge: Hochleistungsfähige Formstähle mit spezialisierten Heiz-/Kühlsystemen

• Kontrollierte Kristallinität: Präzises Temperaturmanagement zur Erzielung optimaler Kristallinität (typischerweise 30-35 %) für maximale Leistung

Qualitätsorientierte Fertigung:

• Mit Stickstoff gespülte Trichter zur Verhinderung oxidativer Zersetzung

• Schnecken und Zylinder, die speziell für Hochtemperaturpolymere entwickelt wurden

• Prozessbegleitende Überwachung von Temperatur, Druck und Abkühlraten

• Nachglühen zur Spannungsentlastung und Dimensionsstabilisierung

Technische Spezifikationen und Werkstoffgüten

Umfassendes Materialportfolio

Ungefüllter Jungfrauen-EINBLICK:

• Höchste Reinheit für medizinische und Halbleiteranwendungen

• Hervorragende Kombination aus Festigkeit, Zähigkeit und Chemikalienbeständigkeit

• Natürliche, hellbraune Farbe mit halbkristalliner Struktur

Verstärkte Güteklassen:

• 30 % glasfaserverstärktes PEEK: Verbesserte Steifigkeit, Dimensionsstabilität und Kriechfestigkeit

• PEEK, verstärkt mit 30 % Kohlenstofffasern: Maximale Festigkeit, Steifigkeit und Verschleißfestigkeit

• Kohlenstofffaser-/Graphenverstärkt: Verbundwerkstoffe der nächsten Generation mit verbesserten thermischen und elektrischen Eigenschaften

Spezialverbindungen:

• Verschleißfeste Güteklassen: Mit PTFE, Graphit oder MoS₂ für reibungsarme Anwendungen

• ESD- und Leitfähigkeitsklassen: Für Halbleiter- und Elektronikanwendungen

• Medizinische Qualitätsstufen: Mit verbesserter Biokompatibilität und Röntgentransparenz

• Hochleistungssorten: Für dünnwandige oder komplexe Bauteile

Detaillierte Materialeigenschaften

Mechanische Eigenschaften (unbehandeltes PEEK):

• Zugfestigkeit: 90-100 MPa

• Biegemodul: 3,6–4,0 GPa

• Druckfestigkeit: 120 MPa

• Schlagzähigkeit (Kerbschlagzähigkeit nach Izod): 85 J/m²

• Bruchdehnung: 50 %

Thermische Eigenschaften:

• Dauereinsatztemperatur: 260 °C (500 °F)

• Glasübergangstemperatur: 143 °C (289 °F)

• Schmelzpunkt: 343 °C (649 °F)

• Wärmeleitfähigkeit: 0,25 W/m·K

• Wärmeausdehnungskoeffizient: 47 × 10⁻⁶/K

Elektrische Eigenschaften:

• Durchschlagsfestigkeit: 19 kV/mm

• Spezifischer Volumenwiderstand: 10¹⁶ Ω·cm

• Dielektrizitätskonstante: 3,2 bei 1 MHz

Designkompetenz und technische Lösungen

Fortschrittliches Design für extreme Leistung

Unser Ingenieurteam ist auf die Entwicklung von PEEK-Komponenten spezialisiert, die dessen außergewöhnliche Eigenschaften nutzen:

Komplexe Geometrien und enge Toleranzen:

• Präzisionsmerkmale mit Toleranzen bis ±0,01 mm (±0,0004")

• Dünnwandige Profile bis hinunter zu 0,3 mm zur Gewichtsoptimierung

• Aufwendige Formmerkmale wie Hinterschneidungen, Gewindegänge und feine Details

• Mehrfachformen für die Serienfertigung von Präzisionsteilen

Leistungssteigernde Designelemente:

• Schnappverbindungen und Filmscharniere zur Vereinfachung der Montage

• Gewindeeinsätze und Metallverstärkungen für Hybridstrukturen

• Strömungsoptimierte Konstruktionen für gleichmäßige Füllung und minimale Belastung

• Integrierte Verschleißflächen und Lagermerkmale

Kritische Industrieanwendungen

Luft- und Raumfahrt sowie Verteidigung:

• Flugzeugtriebwerkskomponenten und Schubscheiben

• Elektrische Steckverbinder und Drahtisolierung

• Satellitenkomponenten und Raumfahrzeugteile

• Militärische Ausrüstung, die Tarnung und Haltbarkeit erfordert

Medizin und Gesundheitswesen:

• Chirurgische Instrumente und Implantat-Testkomponenten

• Zahnheilkappen und -abutments

• Komponenten von Diagnosegeräten

• Sterilisierbare Schalen und Behälter

Halbleiterfertigung:

• Waferträger und Handhabungskomponenten

• Plasmaätzkomponenten

• Chemisch-mechanische Planarisierungsringe (CMP)

• Hochreine Fertigungskomponenten

Öl, Gas und Energie:

• Komponenten für die Tiefbohrtechnik

• Ventilsitze und Dichtungen für korrosive Umgebungen

• Elektrische Steckverbinder für Unterwasseranwendungen

• Kompressorkomponenten für die LNG-Verarbeitung

Automobil- und Rennsport:

• Getriebekomponenten und Lager

• Elektrische Steckverbinder für Hochtemperaturzonen

• Leichtbauteile

• Hochleistungs-Rennteile

Exzellenz in Qualitätssicherung und Zertifizierung

Strenge Tests und Validierung

• Prüfung der mechanischen Eigenschaften: Vollständige ASTM/ISO-Konformität für alle gemeldeten Eigenschaften

• Chemische Kompatibilitätsprüfung: Exposition gegenüber bestimmten aggressiven Chemikalien gemäß den Anwendungsanforderungen

• Untersuchungen zur thermischen Alterung: Langzeit-Leistungsvalidierung bei erhöhten Temperaturen

• Verschleiß- und Reibungsprüfung: Stift-Scheibe- und Anlaufscheibenprüfung für tribologische Anwendungen

• Dimensionsstabilität: Thermische Zyklen- und Kriechprüfung unter Last

Branchenzertifizierungen und Konformität

• ISO 13485:2016: Qualitätsmanagement für Medizinprodukte

• AS9100D: Qualitätsmanagementsystem für die Luft- und Raumfahrt

• FDA-Masterdatei: Für Anwendungen in der Medizintechnik

• USP Klasse VI: Testung der biologischen Reaktivität

• NASA-Ausgasung: Erfüllt die Anforderungen an niedrige Ausgasungsemissionen

• RoHS, REACH und Proposition 65: Einhaltung von Umweltauflagen

Oberflächenbehandlungen und verbesserte Leistung

Fortgeschrittene Oberflächenmodifizierung

• Plasmabehandlung: Für verbesserte Haftung bei Klebeanwendungen

• Laserablation: Für präzise Oberflächenstrukturierung und -texturierung

• Beschichtungen: PTFE-, DLC- (diamantähnlicher Kohlenstoff) und Keramikbeschichtungen für verbesserte Verschleißfestigkeit

• Polieren: Oberflächenveredelungen in medizinischer und Halbleiterqualität

Sekundäre Arbeitsgänge und Wertschöpfung

• Präzisionsbearbeitung: CNC-Fräsen, Drehen und Schleifen für eng tolerierte Merkmale

• Schweißen: Ultraschall-, Laser- und Heißplattenschweißen für die Montage

• Qualitätsprüfung: Computertomographie, Koordinatenmessgerät und optische Messung

• Reinigung und Verpackung: Reinraumverpackungen für kritische Anwendungen

Technischer Support und Anwendungsentwicklung

Umfassende Designpartnerschaft

• Leitfaden zur Materialauswahl: Zuordnung spezifischer Noten zu den Bewerbungsanforderungen

• Design für die Fertigung (DFM): Optimierung von Designs für die einzigartigen Eigenschaften von PEEK

• Moldflow-Analyse: Vorhersage und Vermeidung von Formfehlern

• Prototypenentwicklung: Schnelles Prototyping mit produktionsäquivalenten Materialien

• Unterstützung bei Tests und Validierung: Unterstützung bei Qualifizierungs- und Zertifizierungsprozessen

Fertigungsexzellenz und Lieferkette

• Hochtemperatur-Formtechnik-Expertise: Jahrzehntelange Erfahrung mit Hochleistungspolymeren

• Eigene Produktionslinien: Ausrüstung ausschließlich für Hochleistungsmaterialien

• Materialrückverfolgbarkeit: Lückenlose Herkunftskette vom Rohmaterial bis zum fertigen Teil

• Globaler technischer Support: Anwendungsentwicklung in allen wichtigen Fertigungsregionen

Kosten-Leistungs-Optimierung

Wertversprechen über den gesamten Lebenszyklus

PEEK ist zwar materialtechnisch teurer als herkömmliche Kunststoffe, bietet aber aufgrund seiner außergewöhnlichen Eigenschaften einen überlegenen Mehrwert:

• Verlängerte Lebensdauer: Komponenten mit 5- bis 10-mal längerer Lebensdauer als Alternativen

• Reduzierter Wartungsaufwand: Minimaler Verschleiß und geringe Korrosion reduzieren Ausfallzeiten

• Gewichtsreduktion: 70 % leichter als Metalle mit vergleichbarer Festigkeit

• Systemvereinfachung: Eliminierung von Nachbearbeitungsschritten und Beschichtungen

• Risikominderung: Vermeidung katastrophaler Ausfälle in kritischen Anwendungen

Anwendungsspezifische Kostenanalyse

Unser Ingenieurteam liefert detaillierte Kosten-Nutzen-Analysen, die den Nutzen von PEEK für spezifische Anwendungen aufzeigen, einschließlich Berechnungen der Gesamtbetriebskosten unter Berücksichtigung von Wartung, Ersatz und Systemeffizienz.

Kontaktieren Sie unsere Spezialisten für Hochleistungsmaterialien. Lassen Sie uns besprechen, wie PEEK-Komponenten Ihre anspruchsvollsten technischen Herausforderungen lösen können. Fordern Sie Materialbewertungssets, Anwendungsbeispiele oder eine umfassende technische Analyse an, um die Leistungsvorteile von PEEK für Ihre komplexen Anwendungen zu entdecken.
